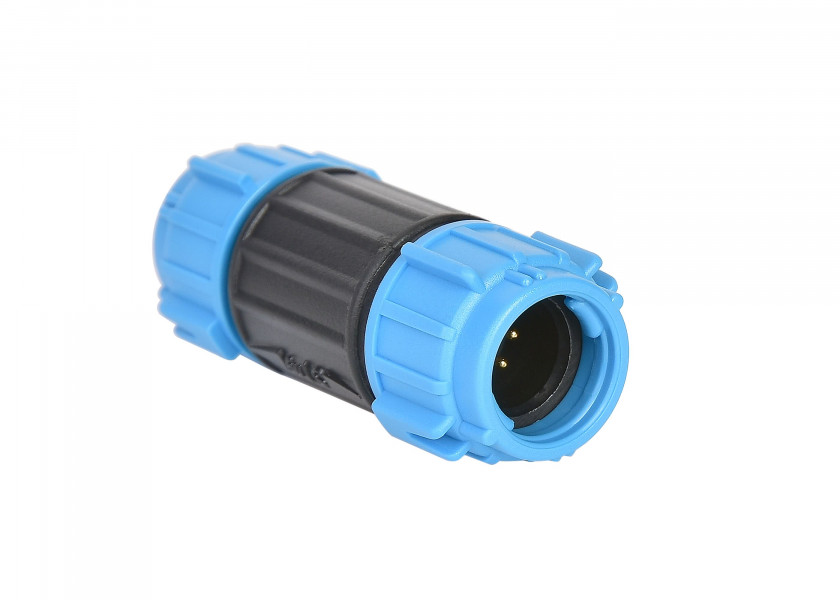

STNG BackBone Extender

STNG BackBone Extender on hea võimalus kahe STNG BackBone kaabli jätkamiseks. Kui ümberehituse käigus jääb olemasolev kaabel lühikeseks ja sellele on vaja lisada mõni STNG BackBone kaabli jupp, siis STNG BackBone Extender on kiire ja turvaline lahendus. NB! Valget musta, ehk SPUR kaablit ei tohi pikendada, SPUR kaabli kõige pikem liin võib olla 6m ja STNG Spur kaablil ja BackBone kaablil on erinev pinnide paigutus. Raymarine STNG BackBone (sinine/must) kaabel nagu ka nimi ütleb on “selgroo” kaabel. BackBone kaabel kulgeb paadis STNG võrgu algusest lõpuni ja mõistlik on võrk koostada erinevate pikkustega kaablitest selliselt, et oleks võimalik teha katkestused ja lisada T-liitmikuid või 5-Way liitmikuid kohtadesse kuhu on vaja lisada erinevaid STNG instrumente. BackBone on STNG võrgu põhikaabel ja võrgu alustamiseks, jätkamiseks või lõpetamiseks tuleb lisada STNG terminaatorid, liitmikud ja 12V toide. STNG Siniseid ja valgeid kaableid ei saa valesti ühendada, lisaks värvikodeeringule on STNG kaablitel ka erinev pinnide paigutus. Enne toote kasutamist tutvu STNG (NMEA2000) võrgu tööpõhimõttega. NB! STNG liitmike pistikupesade siniseid- ja valgeid mutreid tuleb keerata ainult veerand ringi. Vastavad tähistused on toote peale märgitud.

Juhendid:

Lae alla STNG võrgu üldine juhend
