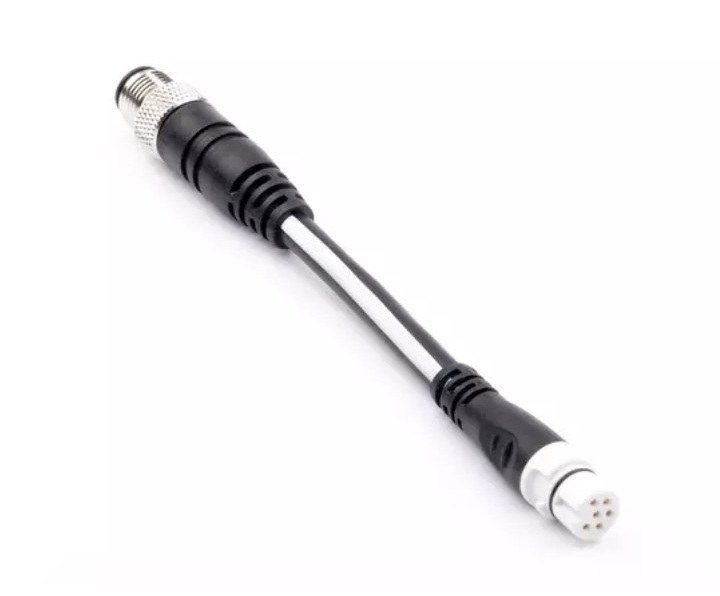

DeviceNet (Male) to STNG Spur (Female) Adaptor Cable (120 mm)

Raymarine DeviceNet (Male) to STNG Spur (Female) Adaptor Cable on lühike (120mm) adapterkaabel mille abil saab ühendada NMEA2000 Female pistikuga kaabli Raymarine STNG võrku. See adapter sobib iga NMEA2000 Female pistiku muutmiseks STNG Female pistikuks. STNG pistik ühendatakse STNG liitmiku valgesse pesasse. STNG liitmiku sinistesse pesadesse ühendatakse BackBone kaabel mis kulgeb paadis STNG võrgu algusest lõpuni. Mõistlik on võrk koostada erinevate pikkustega BackBone kaablitest selliselt, et oleks võimalik teha katkestused ja lisada T-liitmikuid või 5-Way liitmikuid kohtadesse kuhu on vaja lisada erinevaid STNG või NMEA2000 instrumente. BackBone on STNG võrgu põhikaabel ja võrgu alustamiseks, jätkamiseks või lõpetamiseks tuleb lisada STNG terminaatorid, liitmikud ja 12V toide. STNG Siniseid ja valgeid kaableid ei saa valesti ühendada, lisaks värvikodeeringule on STNG kaablitel ka erinev pinnide paigutus. Enne toote kasutamist tutvu STNG (NMEA2000) võrgu tööpõhimõttega. NB! STNG liitmike pistikupesade siniseid- ja valgeid mutreid tuleb keerata ainult veerand ringi. Vastavad tähistused on toote peale märgitud.
