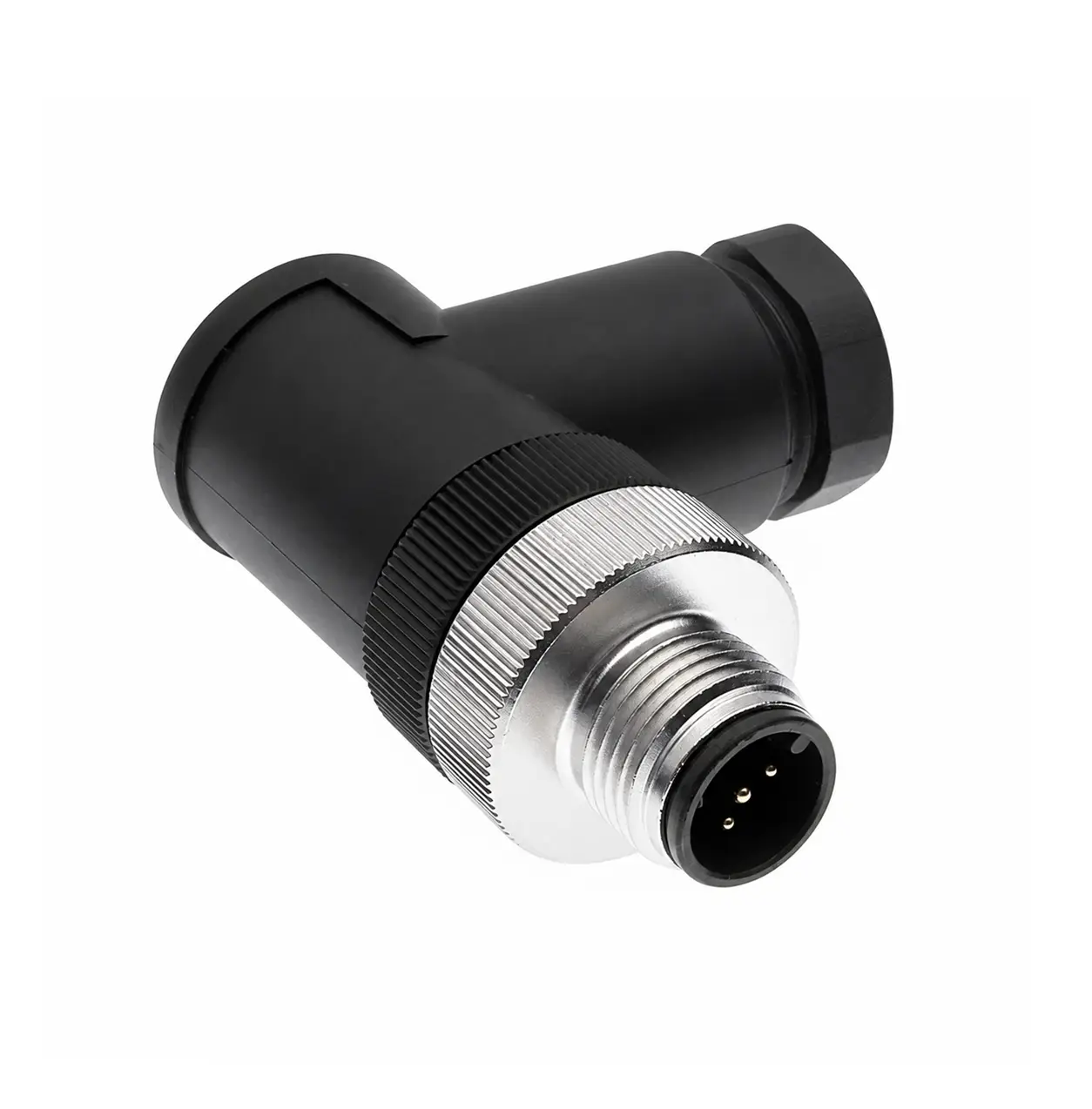

Isepaigaldatav NMEA 2000 nurkliitmik 90º (Male)

Isepaigaldatav NMEA 2000® Micro-C nurkliitmik 90º Male

Maretron isepaigaldatav NMEA 2000 Micro-C nurgaga liitmik on mõeldud kitsastes kohtades 90º pöörete tegemiseks. Tihti tuleb ette olukordi kus uus seade mahub napilt vanasse paigalduskonsooli ära, aga sirge pistikuga kaablid enam ära ei mahu, siin tulebki appi 90º nurgaga liitmik. Isepaigaldataval nurgaga liitmikul on veel üks hea omadus, selle sisu saab keerata nii, et pistiku juhtsoon vaatab nelja erinevasse asendisse. NMEA 2000® süsteemides on oluline kasutada ainult spetsiaalseid NMEA 2000® heakskiidetud kaableid ja pistikuid, et tagada korrektne andmeedastus ja võrgu töökindlus. NMEA2000 võrgu integreerimiseks Raymarine STNG võrguga kasutage originaal adapterkaableid. Ärge dubleerige erinevate integreeritud võrkude toiteahelat ega maandust.

Omadused:

• Kruviklemmid kaabli ühendamiseks
• Keermega pistik hea ühenduse jaoks
• 90º nurgaga ruumisäästev disain/isane/emane ühendus
• Valatud korpuse materjal/Värv: Termoplast PUR/Must
• Kontaktkandja materjal/Värv: Termoplast PUR/Must
• Kontakti materjal/kate: messing/kuld
• Ühendusmutri materjal/kate: messing/nikkel

Elektriline:

• Pingetaluvus: 250V
• Koormustaluvus 4 A

Keskkond:

• Kaitseklass: IEC IP68, NEMA 1,3,4,6P

Kinnitused:

• NMEA: NMEA 2000® poolt heakskiidetud
• IEC: IEC 61162-3

Lühijuhend:

Pistke NMEA 2000 kaabel läbi pistiku korpuse. Koorige kaabli välimine isolatsioon ära umbes 20 mm ülatuses. Lõigake sinine juhe 7 mm lühemaks kui teised. Puhastage juhtmeotsad ja pange kõikidele kruvi alla keeratavatele juhtmetele isoleerimata hülsid otsa (pikkus max. 6 mm). Ilma isolatsioonita Drain soonele pange termokahanev toru peale, et see keskmise Can-L (sinise) klemmi kruviga kokku ei puutuks. Sinine juhe mis on 7 mm teistest lühem tuleb ühendada viimasena. Asetage pistiku südamik korpusesse nii, et juhtsoon vaataks soovitud suunas, kokku on 4 võimalikku asendit. Keerake plastikust mutter käega kinni, ärge üle pingutage. Kontrollige, et pistikust väljuv kaabel on pesas vabalt ja pingutage kaablit fikseeriv mutter käsitsi.

Juhend:

Lae alla Maretron MNEA2000 isepaigaldatavate liitmike teabeleht.
