Raymarine Type 2 Linear Drive 24 V

Kirjeldus

Raymarine Mechanical Linear Drive – Mehhaaniline Lineaarajam (kuni 15 000 kg alustele)

Raymarine Mechanical Linear Drive on loodud paatidele, millel on olemasolev mehhaaniline roolisüsteem. See ajam tagab võimsa tõukejõu, kiired täispöörete ajad ja väga vaikse töörežiimi.

Omadused:

• Madal vastujõud roolile, et vähendada ajami mõju roolisüsteemile, kui autopiloot on ooterežiimis.

• Võimas elektrimootor, mida juhib elektromagnetiline turvasidur, koos kõrge tugevusega rihmülekande ja planetaarreduktoriga.

• Kõrge jõudlus väikese energiatarbimisega.

Tehnilised andmed:

• Energiatarve: 48–72 W (12 V) või 66–96 W (24 V)

• Maksimaalne tõukejõud: 480 kg (1 050 lb)

• Maksimaalne aluse deplasseering: 15 000 kg (33 000 lb)

• Maksimaalne kolvikäik: 300 mm (12 tolli)

• Rooli liikumiskiirus (täispööre ±35°, ilma koormuseta): 11 sekundit

• Maksimaalne roolivõlli pöördemoment: 1 190 Nm (10 500 lb.in)

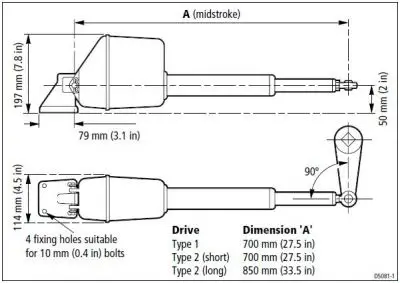

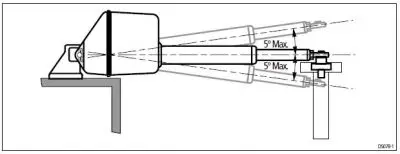

Lae alla Linear Drive paigaldusjuhend
