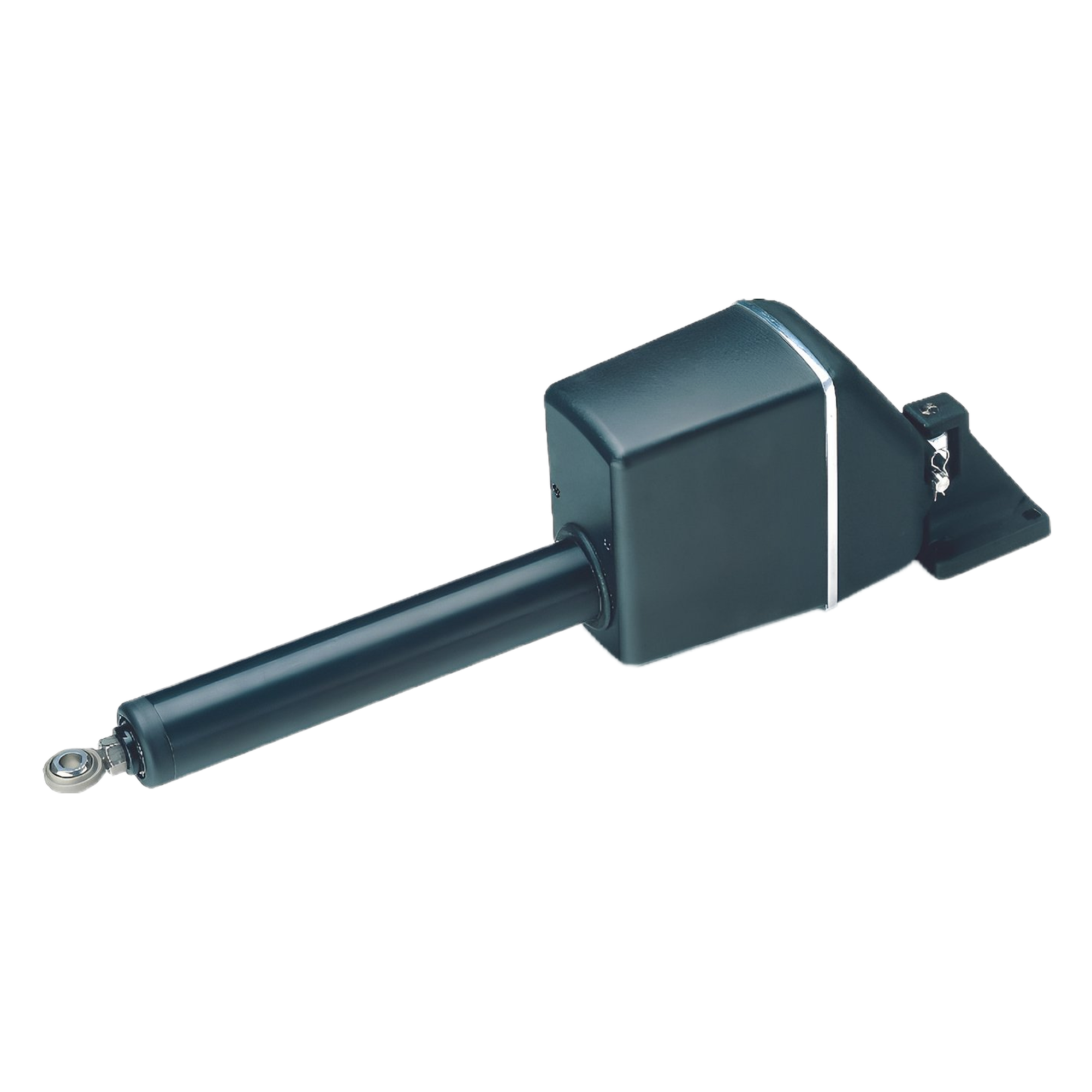

Raymarine Type 2 Long Linear Drive 12 V

Raymarine Mechanical Linear Drive – Mehhaaniline Lineaarajam (kuni 20 000 kg alustele)

Raymarine Mechanical Linear Drive on loodud paatidele, millel on olemasolev mehhaaniline roolisüsteem. See võimas ajam pakub tugevat tõukejõudu, kiireid täispöörete aegu ja vaikset töörežiimi.

Omadused:

• Väike vastujõud roolile, et autopiloodi ooterežiimis olles oleks mõju roolisüsteemile minimaalne.

• Võimas elektrimootor, mida juhib elektromagnetiline turvasidur, koos kõrge tugevusega rihmülekande ja planetaarreduktoriga.

• Kõrge jõudlus minimaalset voolutarvet silmas pidades.

Tehnilised andmed:

• Maksimaalne tõukejõud: 480 kg (1 050 lb)

• Maksimaalne aluse deplasseering: 20 000 kg (44 000 lb)

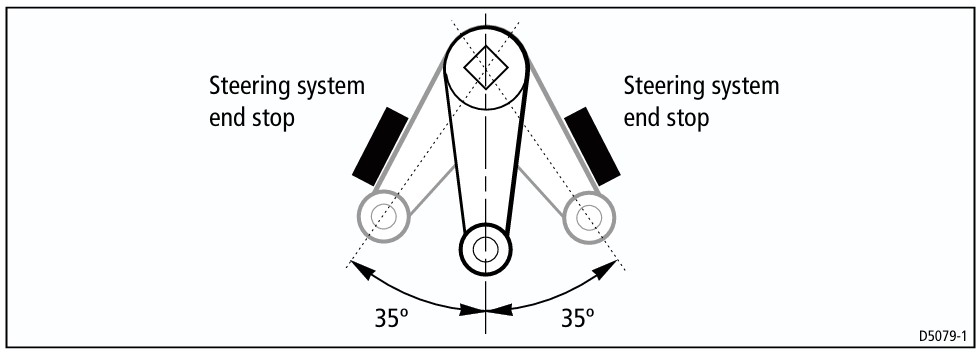

• Rooli liikumiskiirus (täispööre ±35°, ilma koormuseta): 14 sekundit

• Energiatarve: 48–72 W (12 V) või 66–96 W (24 V)

• Maksimaalne roolivõlli pöördemoment: 1 660 Nm (14 700 lb.in)

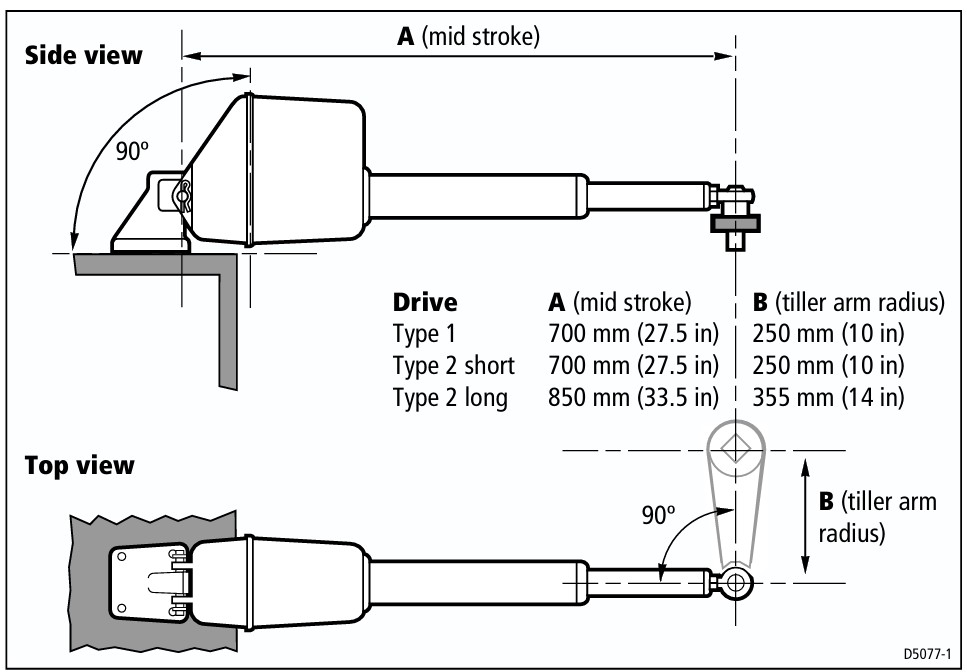

• Maksimaalne kolvikäik: 400 mm (16 tolli)

Juhendid:

Lae alla Raymarine Linear Drive paigaldusjuhend
