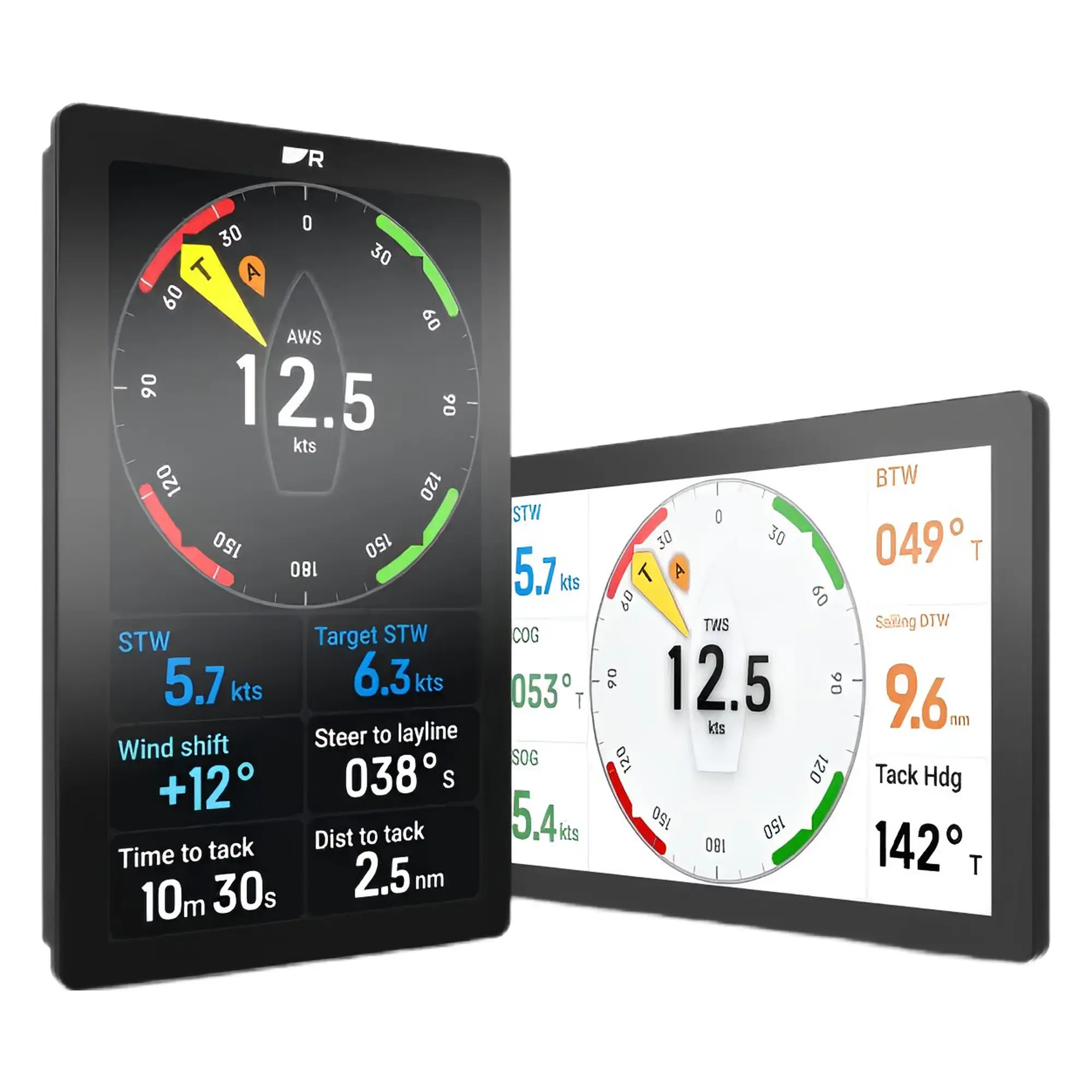

Дисплей Alpha 7” Performance

Дисплей Raymarine Alpha 7 Performance

Дисплеи Alpha Performance Display — самые универсальные экраны для отображения навигационных данных. Приборы с сенсорным экраном, отличающиеся высокой четкостью изображения и широкими углами обзора, обеспечивают превосходную видимость из любой точки на борту. Широкий выбор панелей данных и виджетов Alpha обеспечивает быстрое и удобное отображение данных о плавании, навигации и работе двигателя. Дисплеи Alpha Performance Display управляются дистанционно с помощью картплоттеров серии Axiom.

Системы Alpha & Axiom

Дисплеи Alpha Performance — это дополнительные приборы для картплоттеров Raymarine Axiom. Соединение RayNet (кабель Ethernet) между Axiom и дисплеем Alpha обеспечивает Alpha доступ к датчикам, подключенным к Axiom, и устройствам NMEA2000/SeaTalk NG.

Если устройство Alpha подключено к сети Axiom, пользователи могут настроить его в качестве высокопроизводительного прибора для отображения данных о ходу под парусами, навигации и работе двигателя.

Отличная видимость

• Экран, удобный для просмотра в поляризованных солнцезащитных очках
• Особенно широкий угол обзора
• Хорошо читаемый как с вершины мачты, так и из более удаленных мест

Прочная и надежная конструкция

• Протестировано в экстремальных условиях
• Нанопокрытие HydroTough™ отталкивает воду и масла, обеспечивая надежную работу сенсорного экрана

Полностью масштабируемый

• Всего один кабель для питания и передачи данных, что позволяет сократить количество проводов на палубе и на мачте
• Поддерживает до 4 экранов Alpha Гирлянда связь

Тактическая осведомленность

• Интуитивно понятный графический дисплей
• Помогает улучшить процесс принятия решений и тактику парусного спорта

Цель SailPoint™

• Отображает угол ветра относительно цели для достижения максимальной VMG при встречном или попутном ветре

Сильный ветер

• Автоматическое масштабирование критической области экрана в зависимости от направления ветра

Другие характеристики:

7-дюймовый высококонтрастный дисплей для парусного спорта
Питающие кабели продаются отдельно

В комплект входит:

Дисплей Alpha 7 Performance
2 крепежных кронштейна
Защитная пленка для экрана
Водонепроницаемый уплотнитель
Документация
4 резьбовых болта (M4 x 40 мм)
4 гайки с закручивающейся головкой

Габаритные размеры:

Ширина: 120,1 мм (4,72 дюйма)
Высота: 188,4 мм (7,42 дюйма)
Глубина: 32 мм (1,26 дюйма)
Расстояние между контактами: 5,71 мм (0,22 дюйма)
Вес: 0,72 кг (1,59 фунта)

Характеристики питания:

Номинальное напряжение питания: 12 В / 24 В постоянного тока
Диапазон рабочего напряжения: 10,8 В – 32 В постоянного тока
Потребляемый ток: 0,84 А (12 В постоянного тока) / 0,43 А (24 В постоянного тока)
Максимальная потребляемая мощность: 10 Вт
Рейтинг защиты: 8 A

Данные сети:

Требуется Axiom: для работы Axiom необходим картплоттер
Разъемы: 1 порт для последовательного подключения, 1 порт питания/RayNet Ethernet

Экологические характеристики:

Рабочая температура: от -25 °C до +55 °C (от -13 °F до +131 °F)
Температура хранения: от -30 °C до +70 °C (от -22 °F до +158 °F)
Влагостойкость: 93% макс.
Водонепроницаемость: IPx6 и IPx7

Характеристики экрана:

Экран: 7-дюймовый IPS TFT LCD
Яркость: 1500 нит / 1500 кд/м²
Точки зрения:
Вертикальный угол: 85° / 85°
Ширина: 85° / 85°
Разрешение: 1024 (по горизонтали) × 600 (по вертикали)
Плотность пикселей: 170 PPI
Цвета: 24-битная (16,7 млн цветов)
Частота обновления: 60 Гц

Сертификаты и соответствие:

Европа, Австралия и Новая Зеландия: EN 60945:2002
Канада: ICES-003
США: CFR 47, часть 15
Япония / Китай: секция E10 IACS
Маркировка продукции: UKCA, CE, австралийский знак соответствия, директива WEEE, Industry Canada

Путеводители:

Скачать Alpha Performance Display руководство по установке

Скачать инструкцию по установке на мачту Alpha Performance Display руководство по установке
