i70s Smart Wind Pack - i70s, RSW, DST810

Raymarine i70s Smart Wind -tuulipaketti

Raymarine i70s Smart Wind -tuulipaketti sisältää kaiken tarvittavan tuuli-, nopeus-, syvyys- ja lämpötilalukemien näyttämiseen. Paketin ytimessä on i70s-värinäytöllinen monitoimilaite, joka näyttää tiedot selkeästi ja tarkasti. Pakettiin kuuluu uusi RSW Smart Wind -tuulianturi koodilla RSW gateway. Pakettiin kuuluva DST810-älyanturi näyttää nopeuden, syvyyden, lämpötilan sekä kallistuksen ja differentiaalin. iTC-5:tä ei enää tarvita, vaan Smart Wind -anturin Gateway liitetään suoraan STNG-verkkoon. DST810 asennetaan pohjan läpi, suositeltavasti kiilan eteen. STNG-verkon rakentamisen aloittamiseksi tarvittavat kaapelit, T-liittimet ja terminaattorit sisältyvät pakettiin.

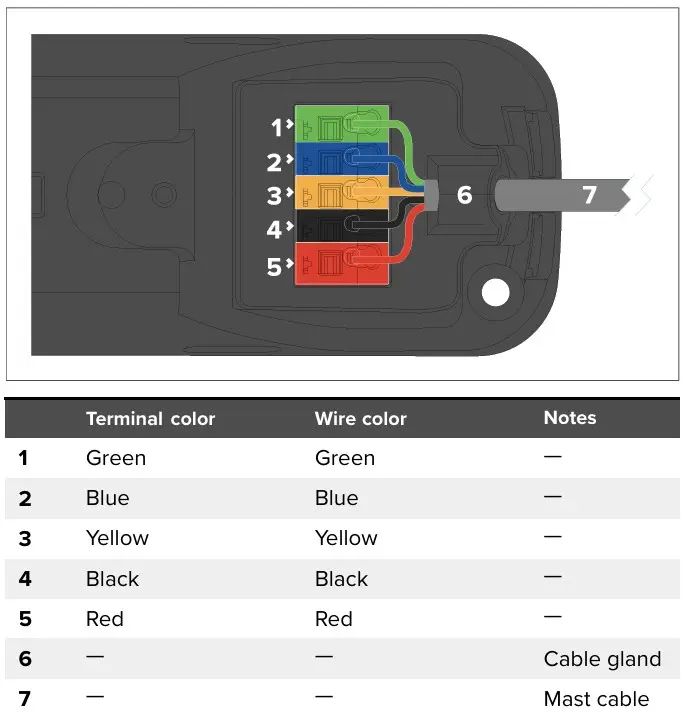

NB! RSW Wind Gateway -maadoitusliitin PEAB on kytkettävä veneen maadoitukseen tai, jos sellaista ei ole, vähintään akun miinusnapaan! Tämä on erittäin tärkeää, muuten RSW Gateway menee rikki ja pahimmassa tapauksessa myös RSW-tuulianturi menee rikki.

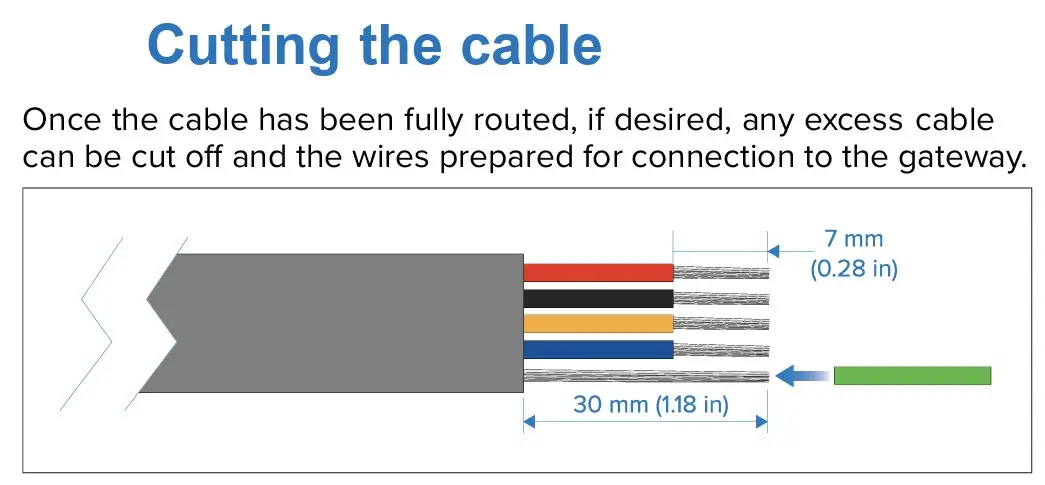

Vinkki: Asenna mastoon tuleva tuulianturin kaapeli siten, että ennen RSW-yhdyslaitetta muodostuu “pisaranmuotoinen silmukka”. Näin vältät sadeveden ja kondenssiveden pääsyn RSW-yhdyslaitteeseen.

Pakkauksen sisältö:

• E70327 i70s monitoiminen värinäyttö x 1
• E70667 Airmar DST810 0° (NMEA2000) x 1
• E70670 RSW-Wired Performance Wind x 1
• A06031 STNG-runkoverkon pääte x 2
• A06064 STNG 5-napainen liitin x 1
• A06035 STNG-runkojohto 3 m x 1
• A06049 STNG-virtajohto x 1
• A06028 STNG T-liitin x 1

Ominaisuudet:

• Selkeä ja värikäs i70s-näyttö.

• RSW Smart Wind – Tarkka tuulen nopeuden ja suunnan mittaus.

• DST810 – Nopeus-, syvyys- ja lämpötilatiedot yhdestä anturista.

• Helppo integrointi Raymarinen SeaTalkNG-verkkoon.

• Toimitetaan kaikkien asennuksessa tarvittavien kaapeleiden ja tarvikkeiden kanssa.

Oppaat:

Lataa i70s asennusopas

Lataa i70 ja i70s käyttöohje

Lataa Raymarine RSW Wind - asennusohjeet

Lataa DST810:n asennusohjeet

Lataa STNG-verkon asennusopas
