RV-420 RealVision 3D -anturipari, 20° kulma

Mida tuleb jälgida Raymarine RV andurite paigaldamisel

RealVision Max 3D™ andurid tagavad maksimaalse sonaripildi detailsuse ja täpsuse ainult siis, kui need on õigesti paigaldatud. Lisaks ametlikule paigaldusjuhendile järgi kindlasti järgmisi põhimõtteid:

1. Valitse oikea virtalähde

Älä liitä Axiom2 Pro RVX-i ega RVX1000 sonarimoodulit stardiaku külge. Moottorin käynnistyksen yhteydessä syntyvä jännite võib põhjustada sonaripildi kadumise, mis häirib seadme tööd ja navigeerimist.

2. Vältä asennuspaikkoja, joissa syntyy turbulenssia

Antureita ei saa asentaa vesiottopaikkojen, rungosta ulkonevien osien tai muiden esteiden läheisyyteen, jotka voivat aiheuttaa turbulenssi ja ilmakuplat – ne vaikuttavat sonar-kuvan laatuun.

3. Täpne ja sümmeetriline paigaldus on kriitilise tähtsusega!

• Anturit on asennettava täysin yhdensuuntaisesti, samaan etäisyyteen veneen perästä.

• Jos yksi anturi on toisen edessä tai takana, läheb sonaripilt nihkesse.

• Anturit vahemaa ei tohi ületada 2 meetrit (soovitavalt max. kuni 1 meeter mõlemale poole kiilu).

4. Syvyys vesiviivasta

Anturit on asennettava vähintään 300 mm vesiviivan alapuolella – ka sõidu ajal, et tagada pidev veekontakt.

5. Magneettikenttien vaikutus AHRS-järjestelmään

RV-antureissa on sisäänrakennettu AHRS (asennon ja suunnan anturi), joka vakauttaa sonarikuvaa.

• Vältä asennusta metalliosista ja voimakkaasti sähkömagneettista säteilyä lähettävistä komponenteista läheisyydessä (esim. moottorikotelot, taajuusmuuttajat, laturit, sähkötaulut).

• Tarvittaessa voi Poista AHRS-toiminto käytöstä valikosta kui see ei tööta häirete tõttu korrektselt.

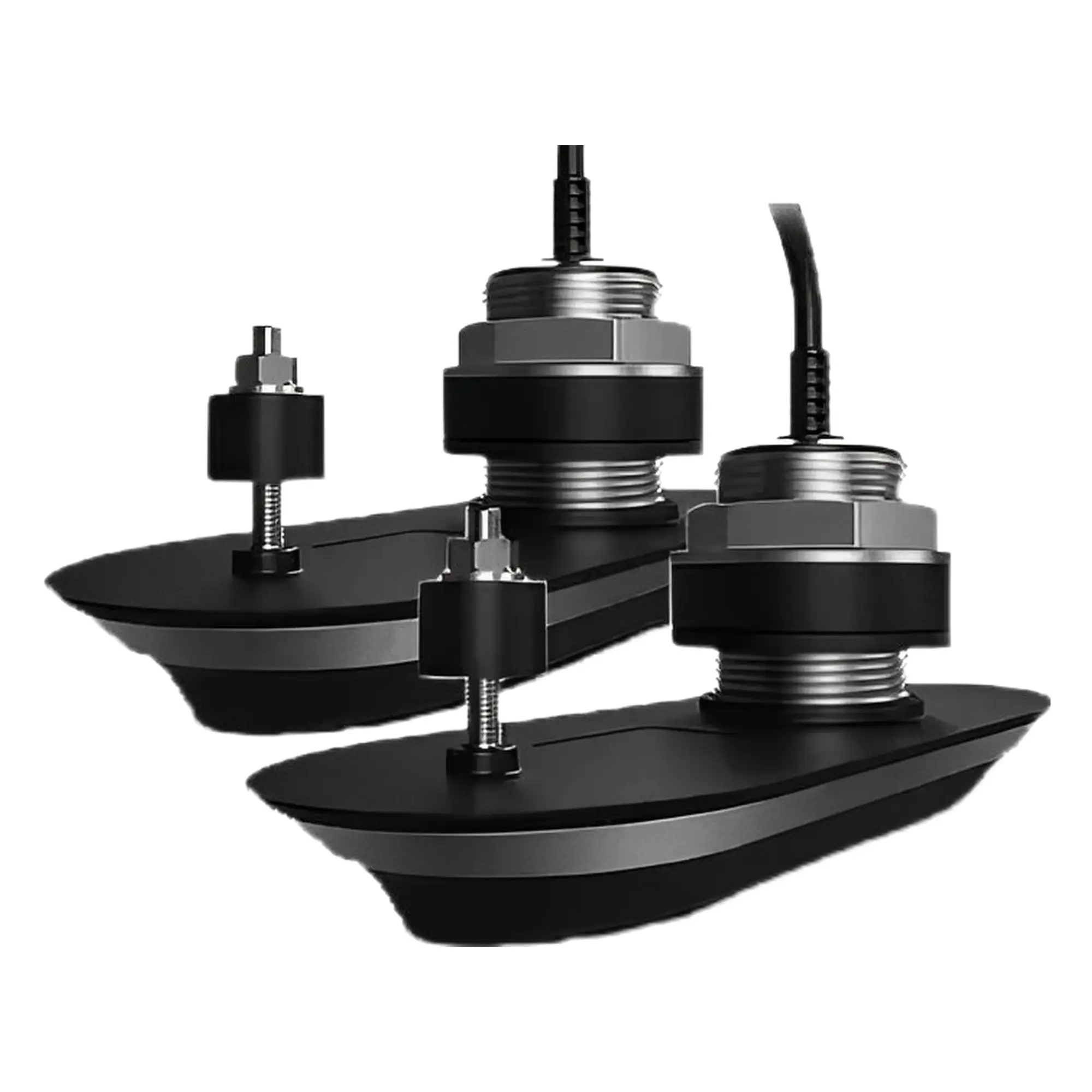

RV-420 roostevabast terasest läbi kere paigaldatav anduripaar, 20° nurk, 2 m Y-kaabel ja 8 m pikenduskaabel

RV-400 seeria anduritel on DownVision™, SideVision™, 600-vatine kõrge CHIRP-sagedusega signaal ja 3D-sonari tugi. Anduril on sisseehitatud asendi ja suuna viitesüsteem (AHRS), mis stabiliseerib 3D-sonari kujutisi, kompenseerides automaatselt aluse liikumist. RV-400 seerial on ka sisseehitatud kiire reageerimisega veetemperatuuri andur kiirete ja täpsete näitude saamiseks.

RV-420 on parem- ja vasakpoordi andurite paar, mis on mõeldud paatidele, mille põhja kaldenurk on 14° kuni 26°. Iga anduri element on kallutatud 20° võrra, et kompenseerida kere kaldenurka.

RV-420 anduripaaridel on pinnale kinnitatavate korpuste sees nihutatud sonarielemendid. Kallutatud elemendid tagavad sonari kiirte õige joondamise maksimaalse jõudluse saavutamiseks, kõrvaldades samal ajal takistuse ja turbulentsi, mis on seotud anduri paigaldamisega, mille kate on blokeeritud. Komplekt sisaldab Y-kaablit, mis ühendab sisemiselt kahte andurit ja 8-meetrist RV(M) andurite pikenduskaablit.

*Töötab Axiom 2 Pro RVX seeria ja RVX1000 välise sonarimooduliga

Ominaisuudet:

• 600-vatine traditsiooniline CHIRP
• Kõrgjõudlusega Down ja SideVision elemendid
• Voolujooneline korpus isolatsiooniplaadiga
• 2M Y-kaabel
• 8M pikenduskaabel
• RV-420 pak- ja tüürpoordi anduripaar sobib laevakerele mille kaldenurk on vahemikus 14° kuni 26°

Oppaat:

Lataa RV 25-pin pistiku lukustusrõnga paigalduse juhend

Lataa RV-400 RealVision 3D andurite paigaldusjuhend

Lataa RV-400 Nose Cone asennusopas
