AIS700-transponderi: B-luokan lähetin ja A/B-vastaanotin, SOTDMA

MMSI-numeron voi tilata Kuluttajansuoja- ja tekninen valvontavirasto

Huomaa muut ja tule itsekin näkyväksi!

AIS700 on luokan B automaattisen tunnistusjärjestelmän (AIS) lähetin-vastaanotin (transponderi), joka on suunniteltu käytettäväksi monitoimisen navigointijärjestelmän kanssa. AIS700 lähettää aluksesi tiedot B-luokan AIS-lähettimenä (SOTDMA), joka tunnetaan myös nimellä B+-luokka, ja vastaanottaa muiden alusten A- ja B-luokan AIS-signaaleja.

Tärkeimmät ominaisuudet

Parannettu AIS-tietojen lähetys ja vastaanotto tilannetietoisuuden ja turvallisuuden parantamiseksi
Uusi SOTDMA-tekniikka, joka takaa pidemmän kantaman ja paremman suorituskyvyn
Sisäänrakennettu antennijakaja mahdollistaa olemassa olevan VHF-antennin käytön
GA200 GPS-antenni pakkauksessa mukana (10 m kaapeli, TNC-liitin)
SeaTalkng ühilduv NMEA 2000, NMEA 0183
Micro USB -liitäntä tietokoneeseen liittämistä varten (asetukset, vianmääritys, VSWR-mittari)
Ohjelmiston ja laitteiston avulla kytkettävä hiljainen tila parantaa yksityisyyttä tarpeen mukaan.

Tekniset tiedot

DSC-vastaanotin	Toteutettu aikajaolla yhdellä TDMA-vastaanottimella
Vastaanotin 1:n taajuusalue	156,025 MHz – 162,025 MHz (25 kHz:n välein)
Vastaanotin 2 taajuuskaista	156,025 MHz – 162,025 MHz (25 kHz:n välein)
Lähettimen taajuusalue	156,025 MHz – 162,025 MHz (25 kHz:n välein)
Lähettimen tekniset tiedot	Vastaa standardin IEC 62287-2 mukaisia osia
Vastaanottimen tekniset tiedot	Vastaa standardin IEC 62287-2 mukaisia osia
Lähetin-vastaanotin tekniset tiedot	Vastaa standardin IEC 62287-2 mukaisia osia
GPS-vastaanotin	u-blox MAX-M8W
GPS-vastaanottimen kanavat	72 kanavaa
GPS:n kylmäkäynnistyksestä FIX-signaalin saamiseen	26 s nimellinen
Paikallinen lähde	GPS ja GLONASS
AIS:n suorituskyky	5 W SOTDMA

Mitä pakkaus sisältää:

1 AIS700 B-luokan AIS-transponderi, jossa on sisäänrakennettu VHF-antennijakaja
2 GNSS- (GPS-) antenni
3 Virtalähde-/tietoliikennekaapeli 2 m (6,56 jalkaa)
4 VHF-radiolanka 1 m (3,28 jalkaa)
5 DeviceNet- ja SeaTalkng®-sovitinkaapeli, 1 m (3,28 jalkaa)
6 GNSS-antennin tiiviste
7 GNSS-antennin mastokiinnike (ilman jalustaa)
8 Laitteen kiinnittämiseen (4 kpl nro 8×19 ruuvia)
9 M5-mutteri ja aluslevy (maadoitus)
10 Dokumentaatio
11 GNSS-antennin kiinnikkeet (3 kpl M3x40-ruuvipultteja ja muttereita)
12 Ohjelmisto-CD

Katso Raymarine AIS laitteiden ja VHF-radiot tuote-esittely.

Oppaat:

Lataa AIS700 pikaopas

Lataa AIS700:n asennusohjeet

Lataa AIS700-vianmääritys ohje

Lataa GA200 GNSS GPS -antennin asennusohjeet

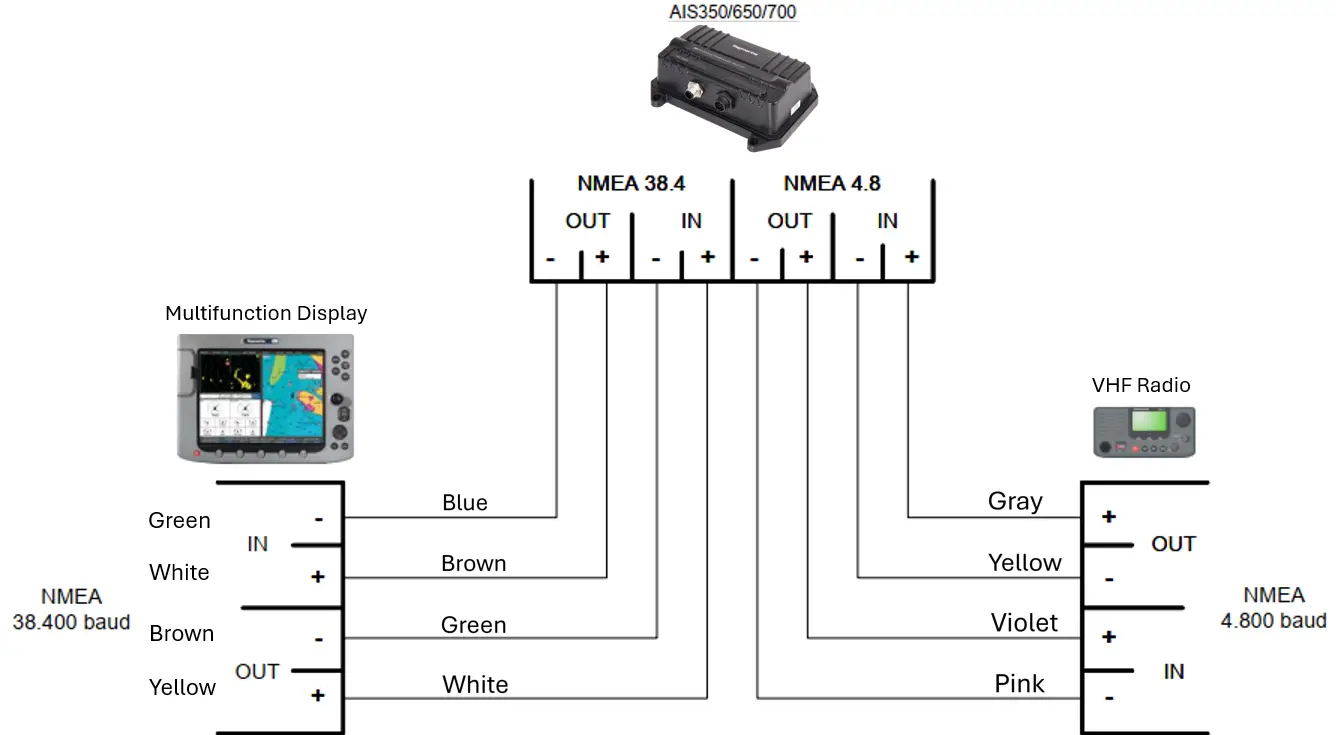

Vanhemmat piirturit on kytkettävä nmea0183:n kautta

Lataa MMSI-numeron syöttämistä varten ProAIS2 ohjelmisto

Sanakirja:

Mitä se tarkoittaa SOTDMA (Self-Organized Time Division Multiple Access)?

Kyseessä on itsesäätyvä, ajastettu monilaitteinen liikennetunnistusjärjestelmä, jota käyttävät pääasiassa suuret kauppa- ja pelastusalukset (A-luokan AIS) sekä uudemmat, nopeammat B-luokan AIS-laitteet, tunnetaan myös nimellä B+-luokka.
