i70s Smart Wind Pack – i70s, RSW, DST810

Raymarine i70s Smart Wind tuulekomplekt

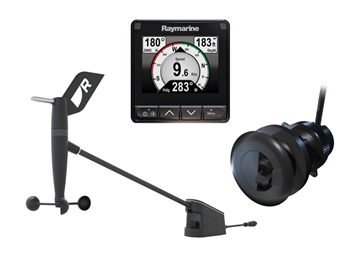

Raymarine i70s Smart Wind tuulekomplekt sisaldab kõike vajalikku tuule-, kiiruse-, sügavuse- ja temperatuurinäitude kuvamiseks. Komplekti keskmes on i70s värvilise ekraaniga multi-instrument, mis näitab  andmeid selgelt ja täpselt. Komplekti kuulub uus RSW Smart Wind tuuleandur kood RSW gateway-ga. Komplekti kuuluv DST810 smart andur näitab kiirust-, sügavust-, temperatuuri ja ka kreeni ja differenti. iTC-5 ei ole enam vajalik, Smart Wind anduri Gateway ühendatakse otse STNG võrku. DST810 paigaldatakse läbi põhja, soovitatavalt kiilu ette. STNG võrgu ehitamise alustamiseks on vajalikud kaablid, T-liitmikud ja terminaatorid komplektis kaasas.

NB! RSW Wind Gateway maandusklemm PEAB olema ühendatud paadi maandusega või selle puudumisel vähemalt aku miinusklemmiga! See on väga oluline, muidu läheb RSW Gateway rikki ja halval juhul läheb ka RSW tuuleandur rikki.

Vihje: Paigalda mastis tulev tuuleanduri kaabel nii, et enne RSW Gateway-d moodustuks “tilga aas”. Sellega väldid vihmavee ja kondensaadi sattumise RSW gateway-sse.

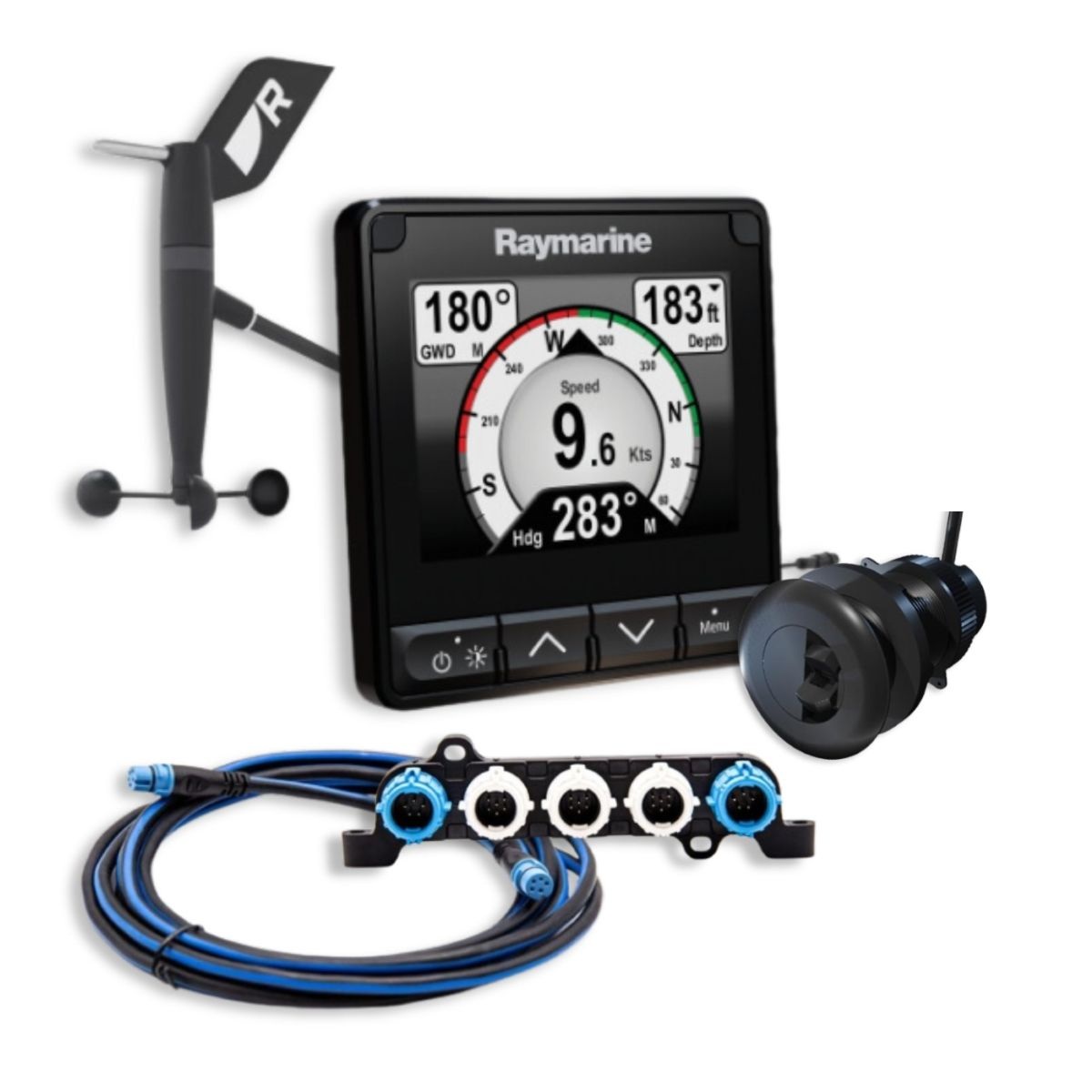

Komplekti sisu:

• E70327 i70s Multifunction Colour Display x 1
• E70667 Airmar DST810 0° (NMEA2000) x 1
• E70670 RSW-Wired Performance Wind x 1
• A06031 STNG Backbone Terminator x 2
• A06064 STNG 5-WAY CONNECTOR x 1
• A06035 STNG Backbone Cable 3m x 1
• A06049 STNG Power Cable x 1
• A06028 STNG T-Piece Connector x 1

Omadused:

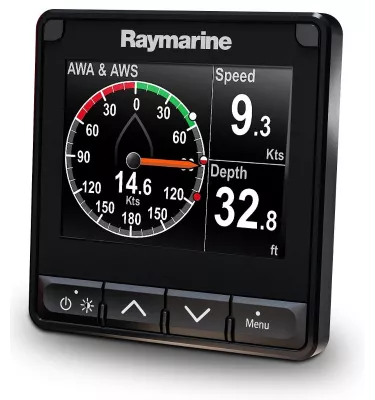

• Selge ja värviline i70s ekraan.

• RSW Smart Wind – Täpne tuulekiiruse ja -suuna mõõtmine.

• DST810 – Kiiruse-, sügavuse- ja temperatuuriandmed ühest andurist.

• Lihtne integreerida Raymarine SeaTalkNG võrku.

• Komplektis kõik vajalikud kaablid ja tarvikud paigalduseks.

Juhendid:

Lae alla i70s paigaldusjuhend

Lae alla i70 ja i70s kasutusjuhend

Lae alla Raymarine RSW Wind paigaldusjuhend

Lae alla DST810 paigaldusjuhend

Lae alla STNG võrgu paigaldusjuhend
