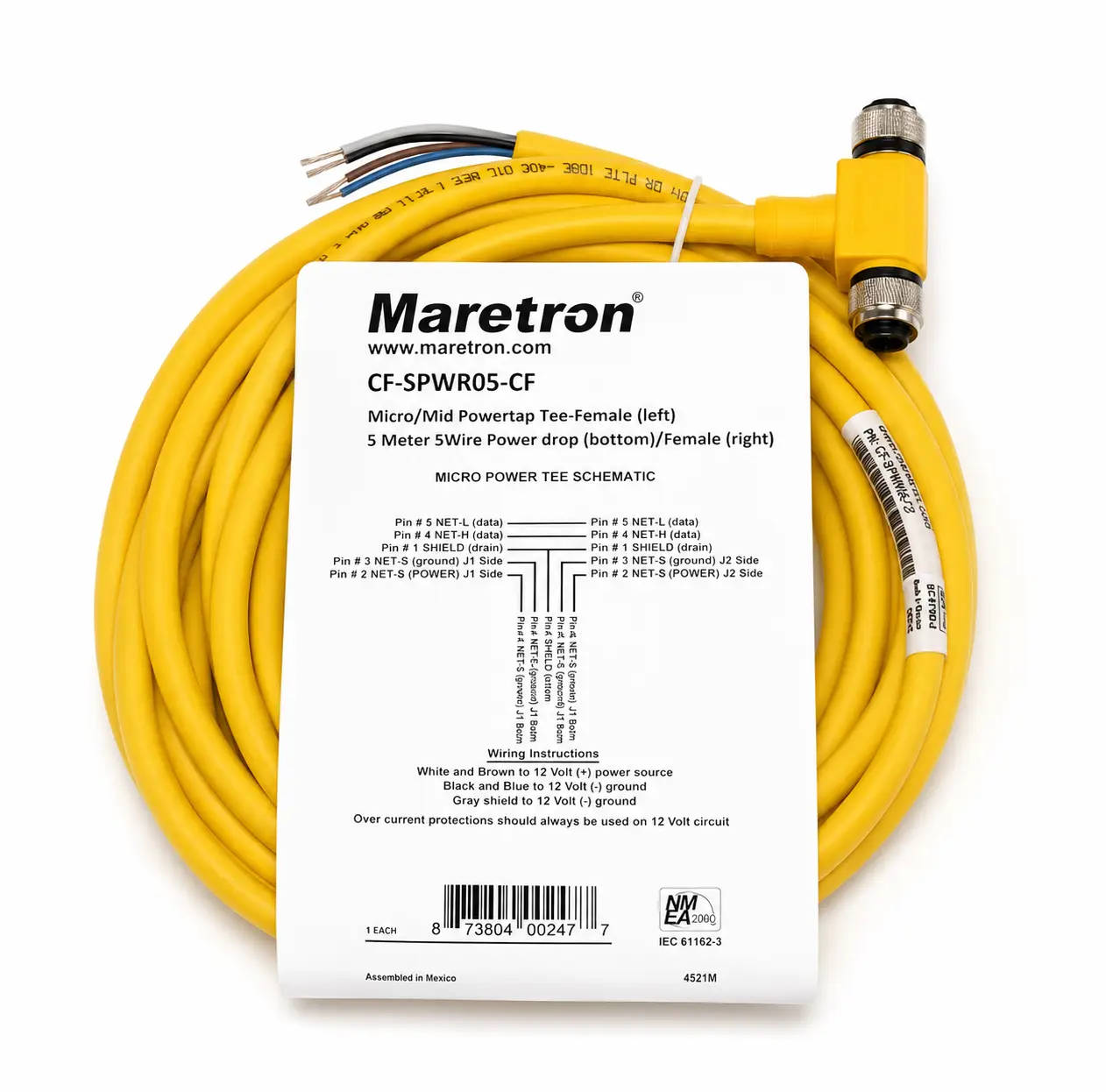

Maretron Micro Powertap T liitmik

Maretroni Micro Powertap T liitmik võimaldab toidet kahe eraldi sisendiga.

Maretroni Micro Powertap T-ühendus CF-SPWR05-CF pakub spetsiaalset ja usaldusväärset viisi teie NMEA 2000® võrgu selgroo (BackBone) toiteks. Erinevalt tavalisest NMEA 2000® seadmeid ühendavast T-liitmikust pakub see Powertap T-ühendus “siini” toidet kahe eraldi sisendiga, et suurendada NMEA 2000® võrgu võimsust ja funktsionaalsust. Mõlemad harud taluvad koormust kuni 4 A ja see võimaldab neid harusid ka eraldi sisse- ja välja lülitada. Rangelt tuleb jälgida, et mõlema haru toide võetakse samast toiteallikast (akupangast). Kollane värv aitab toitekaablit lihtsasti eristada ja vältida selle segamini ajamist tavalise NMEA2000 harukaabliga (Drop Cable), see muudab paigaldamise lihtsaks, arusaadavaks ja töökindlaks. NMEA2000 süsteemides on oluline kasutada ainult spetsiaalseid NMEA2000 heakskiidetud kaableid ja pistikuid, et tagada korrektne andmeedastus ja võrgu töökindlus. NMEA2000 võrgu integreerimiseks Raymarine STNG võrguga kasutage originaal adapterkaableid. Ärge dubleerige erinevate integreeritud võrkude toiteahelat ega maandust.

Omadused:

• Kollane kaabel tähistab toidet ja on eristatav teistest kaablitest
• Vormitud korpuse materjal/Värv: Termoplastik PUR/kollane
• Kontakti pesa materjal/Värv: Termoplastik PUR/must
• Kontakti materjal/kate: messing/kuld
• Ühendusmutri materjal/kate: messing/nikkel
• Kaabliümbrise materjal/värv: PVC/kollane
• Juhi isolatsioon: PVC
• Juhtide arv: 5×18 AWG (1,02 mm²)
• Kaabli pikkus: 5 m (16.4′)

Elektriline:

• Pinge nimiväärtus: 250 V
• Maksimaalne voolutugevus: 4,0 amprit

Keskkond:

• Kaitseklass: IEC IP67, NEMA 1,3,4,6P
• Töötemperatuur: -40 °C kuni 105 °C (-40 °F kuni 221 °F)

Kinnitused:

• NMEA: NMEA 2000® poolt heakskiidetud
• IEC: IEC 61162-3

Märkus:

NMEA 2000 kaableid on saadaval kahes suuruses, Micro ja Mini

• NMEA 2000® Micro kaablid on kõige levinumad kuni 40-jalga paatidega puhul. Raymarine, Lowrance ja Simrad kasutavad tavaliselt sellise suurusega kaableid.
• NMEA 2000® Mini kaablid kannatavad suuremat koormust, neid kasutatakse suuremate paatide puhul, et toide oleks stabiilne ka pikemate vahemaade puhul.

Juhend:

Lae alla Maretron MNEA2000 võrgu paigaldusjuhend.

Lae alla Maretron NMEA2000 T-liitmiku, Powertap Tee ja Micro-C kaabli andmeleht.
