NMEA 2000 läbiviik

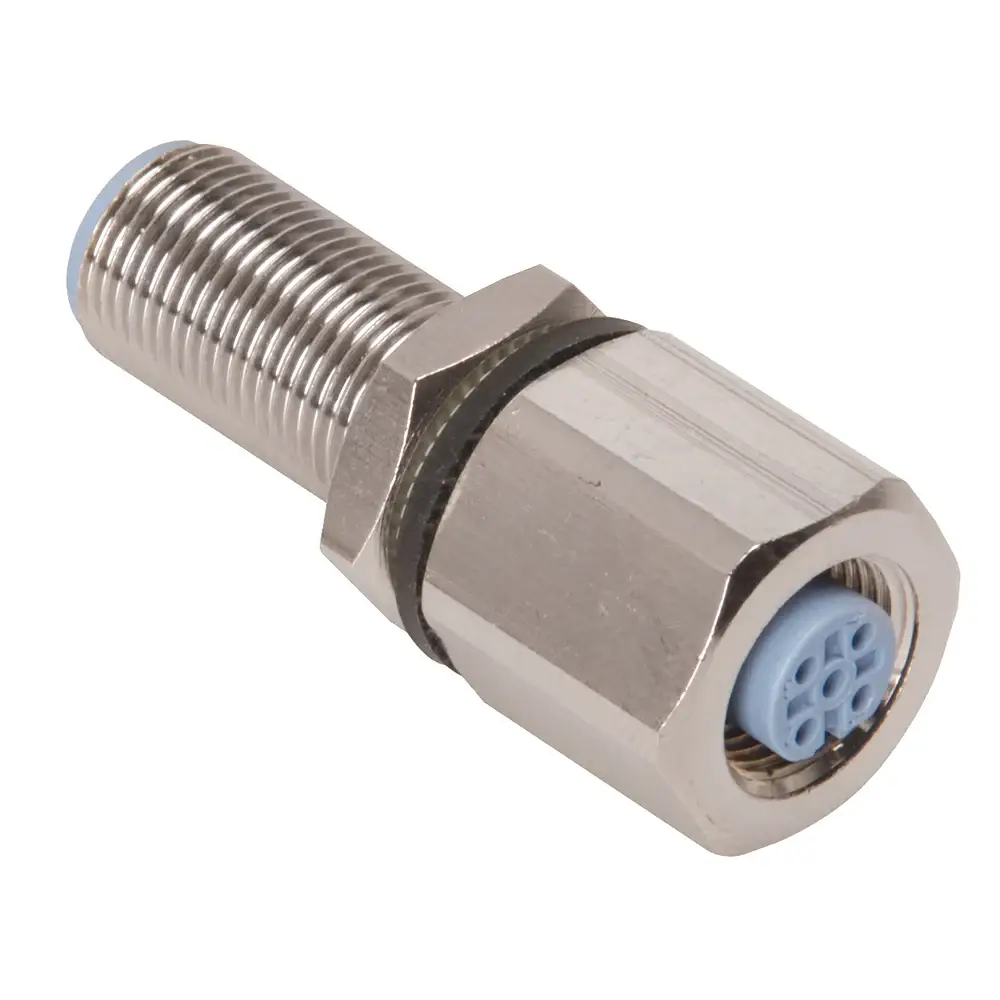

NMEA 2000® Micro-C läbiviik

NMEA2000 läbiviik võimaldab turvalist ja veekindlat võrgu jätkamist läbi seina. Läbiviigul on ühes otsas Male ühendus ja teises otsas Female ühendus. NMEA 2000® süsteemides on oluline kasutada ainult spetsiaalseid NMEA 2000® heakskiidetud kaableid ja pistikuid, et tagada korrektne andmeedastus ja võrgu töökindlus. NMEA2000 võrgu integreerimiseks Raymarine STNG võrguga kasutage originaal adapterkaableid. Ärge dubleerige erinevate integreeritud võrkude toiteahelat ega maandust.

Omadused:

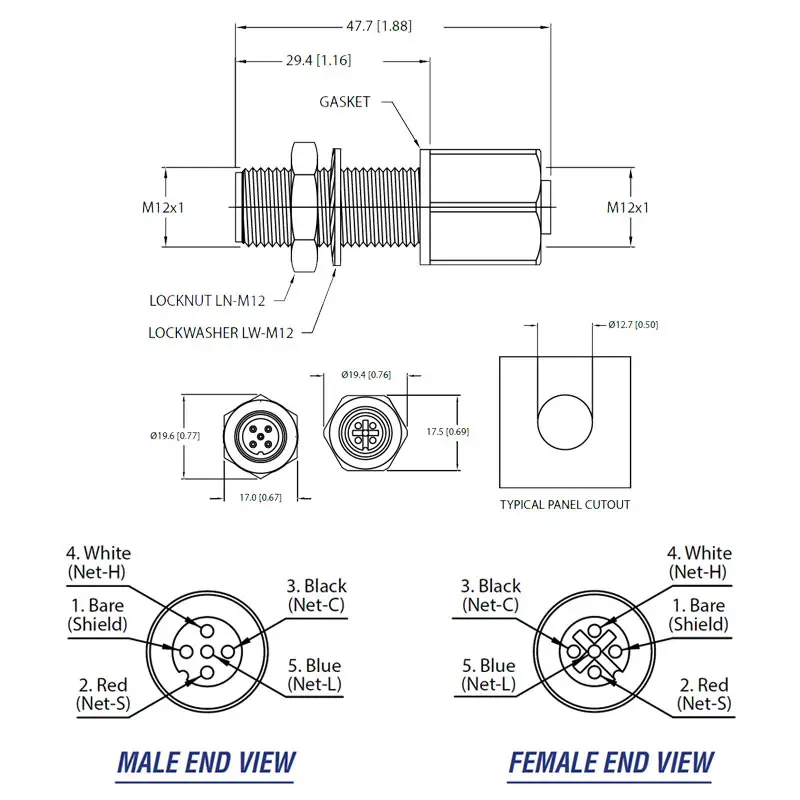

• Keermega pistikud (Male/Female) hea ühenduste jaoks
• Kontaktkandja materjal/Värv: Termoplast PUR/Sinine-hall
• Kontakti materjal/kate: messing/kuld
• Ühendusmutri materjal/kate: messing/nikkel
• Veekindluse standard: IP67

Elektriline:

• Pingetaluvus: 250V
• Koormustaluvus 4 A

Keskkond:

• Kaitseklass: IEC IP68, NEMA 1,3,4,6P

Kinnitused:

• NMEA: NMEA 2000® poolt heakskiidetud
• IEC: IEC 61162-3

Märkus:

NMEA 2000 läbiviik on hea lahendus kui on vaja jätkata NMEA 2000® võrku paadi sisemusest kokpitti ja kokpitis on mõni NMEA 2000 seade mis peale sõidu lõpetamist eemaldatakse. Näiteks mõni instrument või kaardiplotter. Läbiviigul on Male/Female pistikud ja kõik ühendused saab teha standardsete NMEA 2000 Male/Female kaablitega. Peale seadme eemaldamist on mõistlik läbiviigu ava sulgeda Micro-C pimeda Male korgiga.

Juhend:

Lae alla Maretron MNEA2000 võrgu paigaldusjuhend.

Lae alla täpsem terminaatorite ja mitmepordilise karbi juhend.
