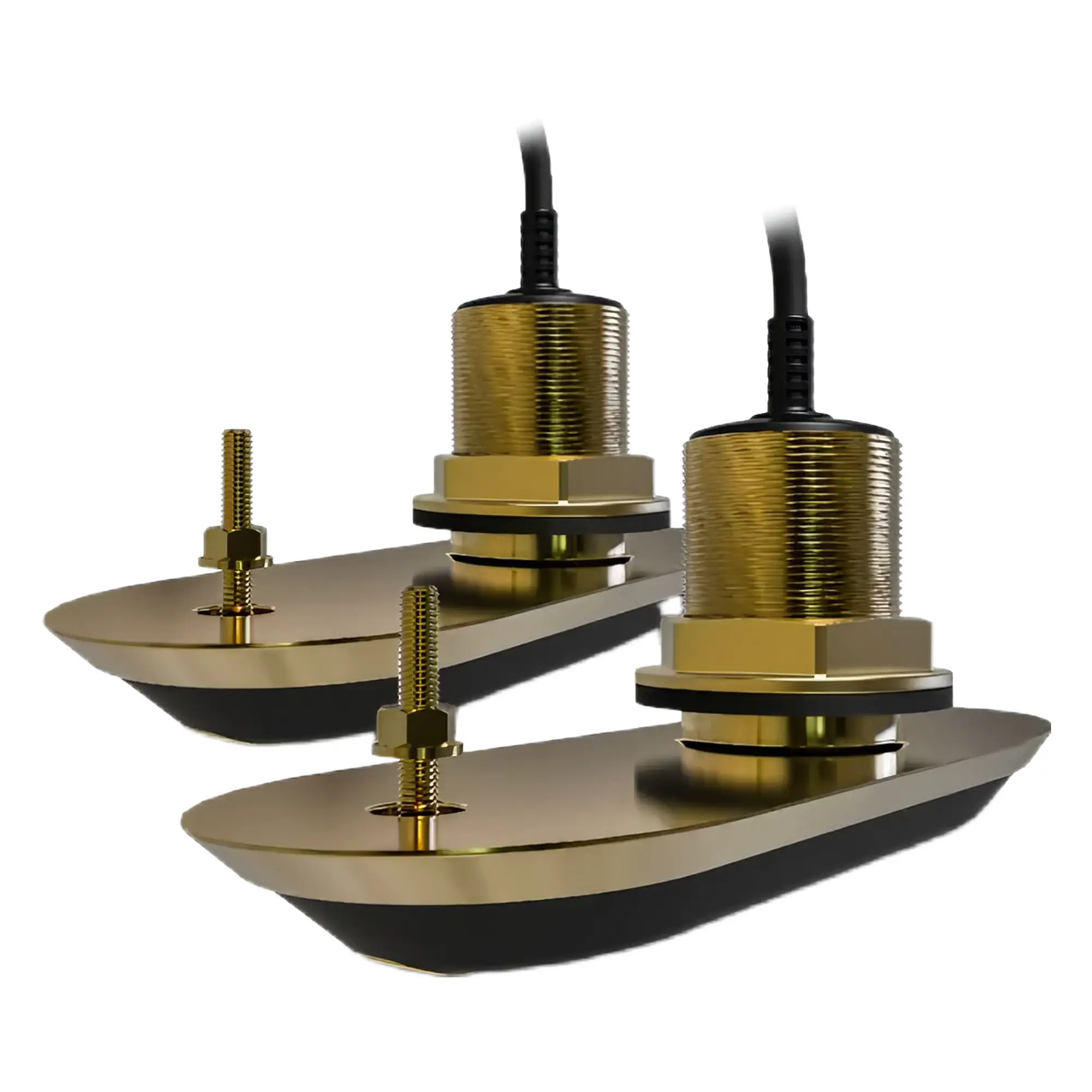

Pack of RV-212 RealVision 3D 12° andurite paar

Mida tuleb jälgida Raymarine RV andurite paigaldamisel

RealVision 3D™ andurid tagavad maksimaalse sonaripildi detailsuse ja täpsuse ainult siis, kui need on õigesti paigaldatud. Lisaks ametlikule paigaldusjuhendile järgi kindlasti järgmisi põhimõtteid:

1. Vali õige toiteallikas

Ära ühenda Axiom Pro RVX-i ega RVX1000 sonarimoodulit stardiaku külge. Mootori käivitamisel tekkiv pingelang võib põhjustada sonaripildi kadumise, mis häirib seadme tööd ja navigeerimist.

2. Väldi turbulentsi tekitavaid paigalduskohti

Andureid ei tohi paigaldada veevõtuavade, kerest väljaulatuvate osade või muude takistuste lähedusse, mis võivad tekitada turbulentsi ja õhumulle – need mõjutavad sonaripildi kvaliteeti.

3. Täpne ja sümmeetriline paigaldus on kriitilise tähtsusega!

• Andurid tuleb paigaldada täpselt paralleelselt, samale kaugusele paadi ahtrist.

• Kui üks andur on teisest ees- või tagapool, läheb sonaripilt nihkesse.

• Andurite vahemaa ei tohi ületada 2 meetrit (soovitavalt max. kuni 1 meeter mõlemale poole kiilu).

4. Sügavus veeliinist

Andurid peavad olema paigaldatud vähemalt 300 mm veeliinist allapoole – ka sõidu ajal, et tagada pidev veekontakt.

5. Magnetväljade mõju AHRS-süsteemile

RV-anduritel on sisseehitatud AHRS (Attitude and Heading Reference Sensor), mis stabiliseerib sonaripilti.

• Väldi paigaldust metallist ja tugeva elektromagnetilise kiirgusega komponentide läheduses (nt mootoriplokid, inverterid, laadijad, elektripaneelid).

• Vajadusel saab AHRS-funktsiooni menüüst välja lülitada kui see ei tööta häirete tõttu korrektselt.

RV-212 pronksist läbi kere paigaldatav anduripaar, 12° nurk, 2 m Y-kaabel ja 8 m pikenduskaabel

RV-200 seeria anduritel on DownVision™, SideVision™, 600-vatine kõrge CHIRP-sagedusega signaal ja 3D-sonari tugi. Anduril on sisseehitatud asendi ja suuna viitesüsteem (AHRS), mis stabiliseerib 3D-sonari kujutisi, kompenseerides automaatselt aluse liikumist. RV-200 seerial on ka sisseehitatud kiire reageerimisega veetemperatuuri andur kiirete ja täpsete näitude saamiseks.

RV-212 on parem- ja vasakpoordi andurite paar, mis on mõeldud paatidele, mille põhja kaldenurk on 6° kuni 18°. Iga anduri element on kallutatud 12° võrra, et kompenseerida kere kaldenurka.

RV-212 anduripaaridel on pinnale kinnitatavate korpuste sees nihutatud sonarielemendid. Kallutatud elemendid tagavad sonari kiirte õige joondamise maksimaalse jõudluse saavutamiseks, kõrvaldades samal ajal takistuse ja turbulentsi, mis on seotud anduri paigaldamisega, mille kate on blokeeritud. Komplekt sisaldab Y-kaablit, mis ühendab sisemiselt kahte andurit ja 8-meetrist RV(M) andurite pikenduskaablit.

*Töötab Axiom 2 Pro RVX seeria ja RVX1000 välise sonarimooduliga

Omadused:

• 600-vatine traditsiooniline CHIRP
• Kõrgjõudlusega Down ja SideVision elemendid
• Voolujooneline korpus isolatsiooniplaadiga
• 2M Y-kaabel
• 8M pikenduskaabel
• RV-212 pak- ja tüürpoordi anduripaar sobib laevakerele mille kaldenurk on vahemikus 6° kuni 18°

Juhendid:

Lae alla RV 25-pin pistiku lukustusrõnga paigalduse juhend

Lae alla RV-200 seeria RealVision 3D andurite paigaldusjuhend

Lae alla RV-200 seeria Nose Cone paigaldusjuhend
