AIS700 transponder: B klassi saatja ja A/B Vastuvõtja SOTDMA

MMSI numbri saab tellida Tarbijakaitse- ja Tehnilise Järelevalve Ametist

Näe teisi ja ole ka ise nähtav!

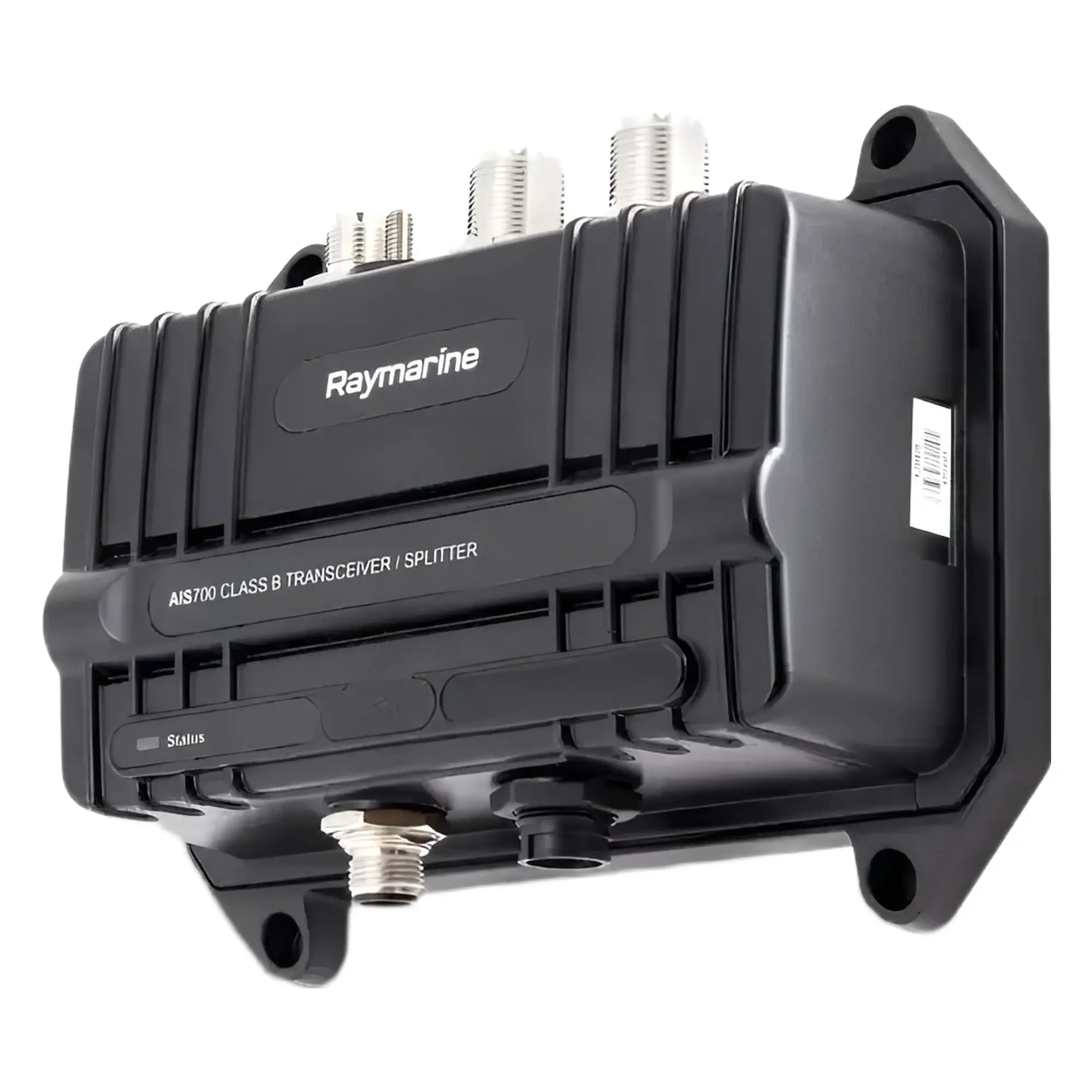

AIS700 on B klassi automaatse identifitseerimissüsteemi (AIS) saatja- vastuvõtja (transponder), mis on loodud kasutamiseks multifunktsionaalse navigatsioonisüsteemiga. AIS700 edastab teie laeva andmeid B klassi AIS saatjana (SOTDMA), tuntud ka kui B+ klass ja võtab vastu teiste aluste A ja B klassi AIS signaale.

Põhiomadused

Täiustatud AIS-i edastamine ja vastuvõtmine parema olukorrateadlikkuse ja ohutuse tagamiseks
Uus SOTDMA tehnoloogia pikema ulatuse ja kiirema jõudluse tagamiseks
Sisseehitatud antennijaotur võimaldab kasutada olemasolevat VHF antenni
GA200 GPS antenn komplektis kaasas (10 m kaabel, TNC pistik)
SeaTalkng ühilduv NMEA 2000, NMEA 0183
Micro USB port arvutiga ühendamiseks, (seadistamine, diagnostika, VSWR mõõtja)
Tarkvara ja riistvara abil sisselülitatav vaikne režiim suurendab privaatsust vastavalt vajadusele.

Tehnilised andmed

DSC-vastuvõtja	Rakendatud ajajagamise teel ühe TDMA vastuvõtjaga
Vastuvõtja 1 sagedusriba	156,025 MHz kuni 162,025 MHz (25 kHz sammuga)
Vastuvõtja 2 sagedusriba	156,025 MHz kuni 162,025 MHz (25 kHz sammuga)
Saatja sagedusala	156,025 MHz kuni 162,025 MHz (25 kHz sammuga)
Saatja spetsifikatsioon	Vastama standardile IEC 62287-2 vastavatele jaotistele
Vastuvõtja spetsifikatsioon	Vastama standardile IEC 62287-2 vastavatele jaotistele
Saatja-vastuvõtja spetsifikatsioon	Vastama standardile IEC 62287-2 vastavatele jaotistele
GPS-vastuvõtja	u-blox MAX-M8W
GPS-vastuvõtja kanalid	72 kanalit
GPS-i külmkäivitusest kuni FIX	26s nominaalne
Positsionaalne allikas	GPS ja GLONASS
AIS-i võimekus	5W SOTDMA

Mis on komplektis:

1            AIS700 B klassi AIS transponder sisseehitatud VHF-antenni jaoturiga
2            GNSS-i (GPS-i) antenn
3            Toite-/andmesidekaabel 2 m (6,56 jalga)
4            VHF-raadio kaabel 1 m (3,28 jalga)
5            DeviceNeti ja SeaTalkng®-i adapterkaabel 1 m (3,28 jalga)
6            GNSS-antenni tihend
7            GNSS-antenni mastikinnitus (ilma jalata)
8            Seadme kinnitamiseks (4 x nr 8×19 kruvid)
9            M5 mutter ja seib (maandus)
10          Dokumentatsioon
11          GNSS-antenni kinnitused (3 x M3x40 tikkpoldid ja näpumutrid)
12          Tarkvara CD

Vaata Raymarine AIS seadmete ja VHF raadiote tootetutvustust.

Juhendid:

Lae alla AIS700 kiirjuhend

Lae alla AIS700 paigaldusjuhend

Lae alla AIS700 veaotsingu juhend

Lae alla GA200 GNSS GPS antenni paigaldusjuhend

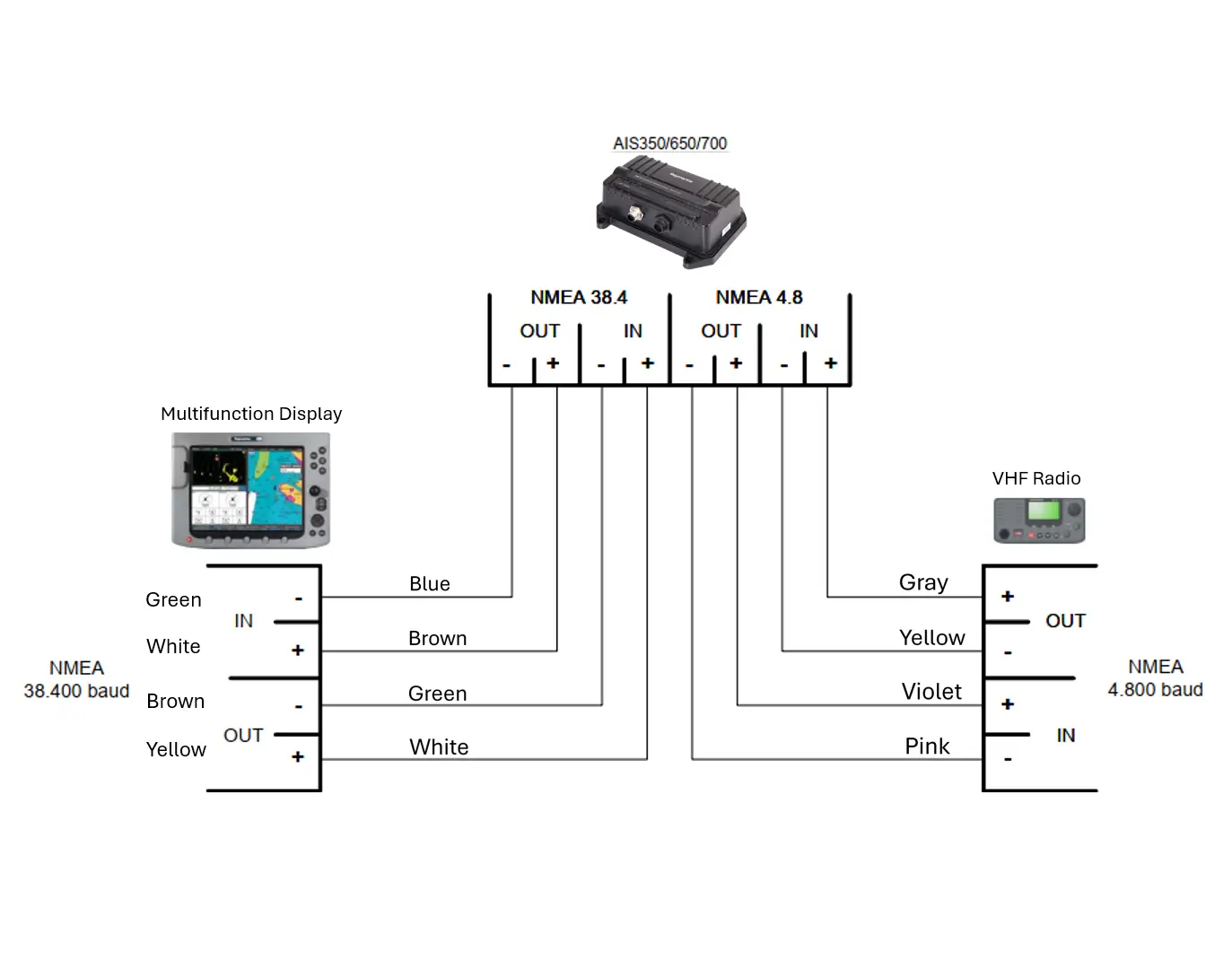

Vanemad plotterid vajavad ühendamist nmea0183 kaudu

MMSI numbri sisestamiseks lae alla ProAIS2 tarkvara

Sõnaseletus:

Mida tähendab SOTDMA (Self-Organized Time Division Multiple Access)?

See on isekorralduv ajajaotusega mitme seadme pöördumise süsteem, mida kasutavad peamiselt suured kommerts- ja päästelaevad (A- klassi AIS) ning uuemad, kiiremad B- klassi AIS seadmed, tuntud ka kui B+ klass.
