The EV2 Sensor Core

Raymarine EV2 – DBW Autopiloodi 9 teljeline sensor ja kursikompuuter

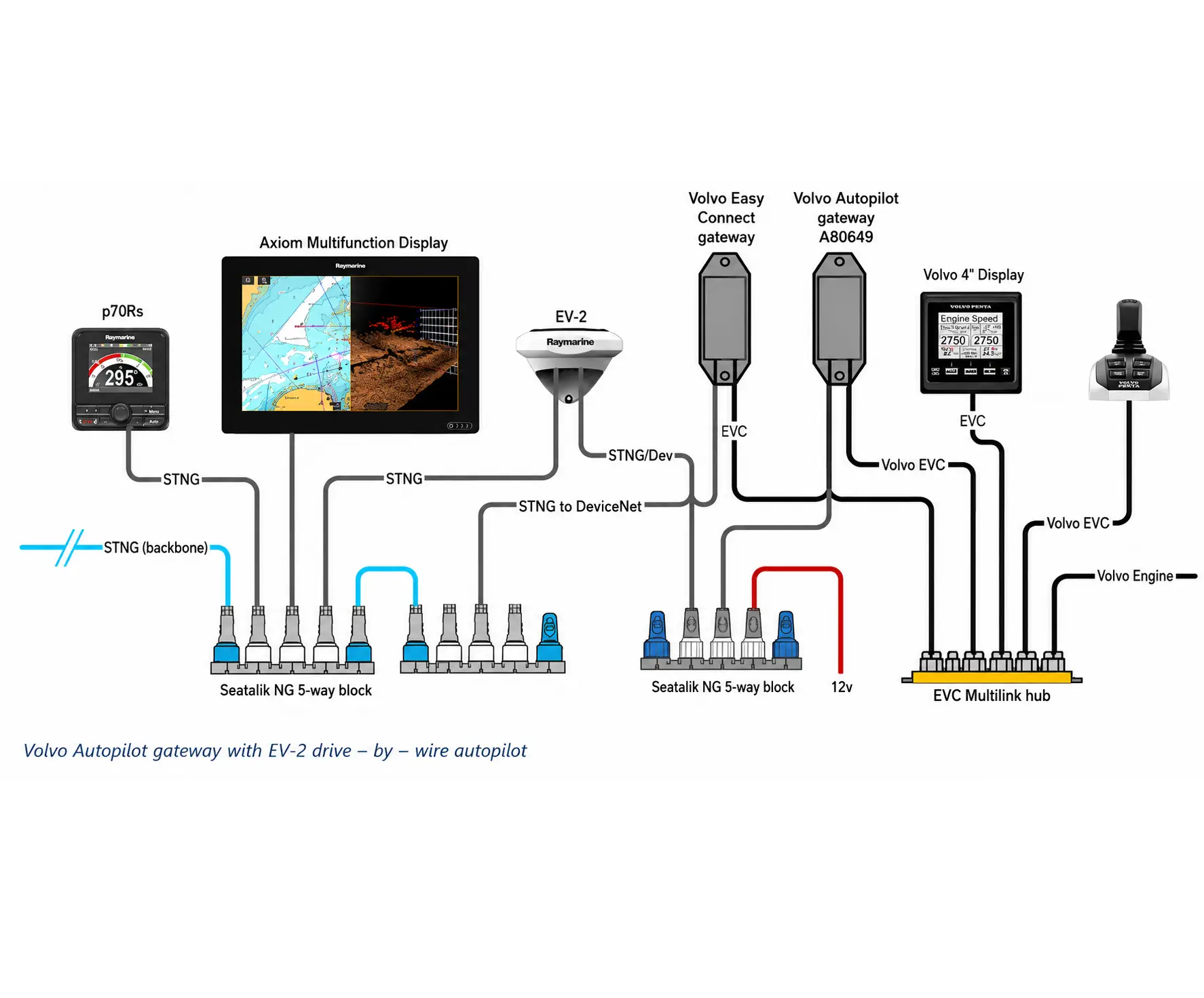

EV-2 on loodud uuemate drive-by-wire juhtimissüsteemide jaoks. Seadmel on üks STNG port mis ühendatakse otse Raymarine SeaTalkng (NMEA2000) võrguga. EV-2 teine spetsiaalne CAN-siini port ühendatakse drive-by-wire roolisüsteemidega – näiteks ZF Pod Drives, Yamaha Helm Master, Volvo Penta IPS ja SeaStar Solutions Optimus süsteemid. EV-2 ühenduse korral drive-by-wire CAN-siiniga enam autopiloodi ajami juhtseadet (ACU) vaja ei ole ja see lihtsustab paigaldamist veelgi. EV2 asukoha valimisel on põhimõte sama nagu oli varem fluxgate kompassi puhul, tuleb silmas pidada, et sensor oleks eemal kaablitest ja metallesemetest.

p70 / p70s Autopiloodi Juhtimisseade (Sail)

p70 / p70s autopiloodi juhtimisseade on spetsiaalselt purjekatele mõeldud nupuvajutamise juhtimisseade. Täiustatud LED taustvalgustus tagab madala energiatarbimise, pakkudes samas elavat värvi ja kontrasti. Laialdased horisontaalsed ja vertikaalsed vaatenurgad tagavad, et ekraani saab selgelt vaadata ka ägedates vaatamisnurkades.

p70 / p70s juhtimisseade sisaldab LightHouse kasutajaliidest ja käivitamisviisardi funktsiooni, et aidata teil autopiloodi kiiresti ja lihtsalt seadistada.

Täiendage oma Evolution autopiloodi süsteemi p70 või p70R autopiloodi juhtimisseadmega. p70 ja p70R juhtimisseadmed pakuvad elavaid värviekraane ja on varustatud Raymarine intuitiivse LightHouse kasutajaliidesega. LightHouse korraldab kõik valikud lihtsatesse menüüstruktuuridesse, ning Evolution kiire seadistamisprotsessiga on teie süsteem töövalmis vaid mõne minutiga. p70 on mõeldud purjekatele ja pakub lihtsaid 1° ja 10° sirgjoonelisi suunamuutuse nuppe. p70R sisaldab pöör-dnuppu, mis on mõeldud mootorpaatide kasutamiseks, võimaldades menüüde ja suundade muutmist või manuaalset juhtimist otse p70R-lt.

Autopiloodi juhtimine Raymarine MFD-delt

Kasutage oma Evolution autopiloodi juhtimiseks Raymarine Axiom seeria või vanemate aSeries, cSeries, eSeries või gS Series multifunktsionaalset ekraani. Pange tähele, et teie multifunktsionaalne ekraan peab töötama Raymarine LightHouse 4 või 5 ja vanemate plotterite puhul LightHouse II tarkvaraga ja mõned autopiloodi funktsioonid ei pruugi olla saadaval kui teie süsteemil ei ole spetsiaalset autopiloodi juhtimisseadet.

Juhendid:

Lae alla EV2 paigaldusjuhend

Lae alla STNG võrgu üldine juhend

p70 ja p70Rs kaudu Evolution piloodi seadistamis- ja kasutamisjuhend

Find out more about the Evolution autopilot
