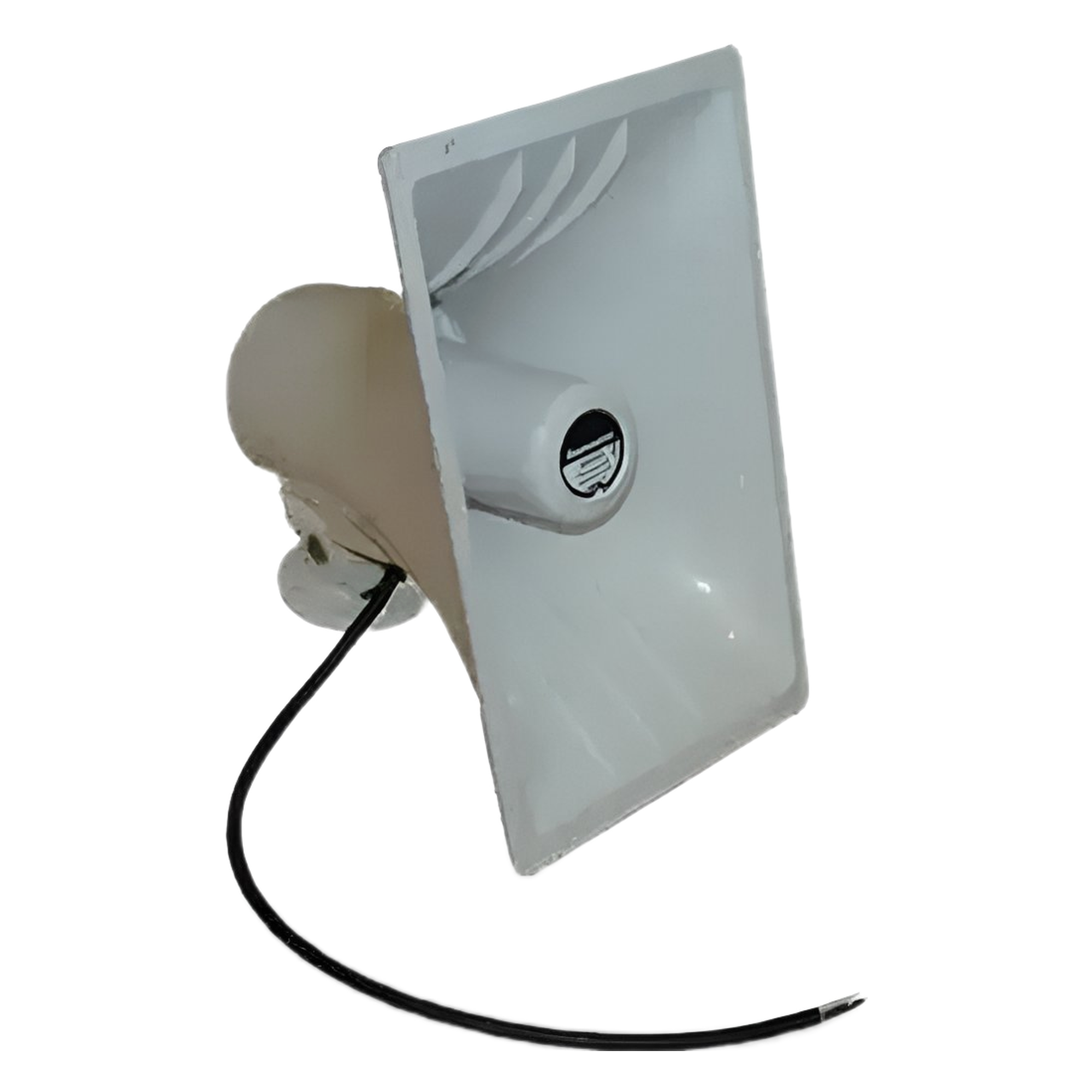

Raymarine ruuporvaljuhääldi

Raymarine ruuporvaljuhääldi (Hailing horn) on mõeldud kasutamiseks koos Ray90/91, Ray70/73, Ray260 ja vanemate Ray218, Ray240 ja Ray430 VHF raadiotega. Ruuporvaljuhääldi toimib kahesuunaliselt, mikrofonina mis võimaldab kuulata väljas toimuvat ja valjuhääldina mille kaudu on võimalik edastada helisignaale ja häälkäsklusi. Ruuporvaljuhääldi võimsus, 30W (8 Ohm) tagab helisignaali kostumise kuni 600 meetri kaugusele.

Kiirjuhend isetegijatele

Hailing horn ühendatakse Hailer-i võimekusega Raymarine raadiote, Ray90/91, Ray70/73 jne. taga olevate juhtmetega millele on peale kirjutatud HAILER + ja HAILER -. Haileri ühenduseks on soovitatav kasutada 1,5mm² kiulist tinatatud kaablit. Kuna reeglina paigaldatakse hailer välitingimustesse, siis võiks kaabel olla ka UV- ja mereveekindla kattega. Kui teie laeva spetsifikatsioon seda ei nõua, siis hailerile ja raadiole pole vaja, et see oleks varjestusega kaabel. NB! Akustilises mõttes on väga oluline teha paigaldus nii, et Haileri pasun ei vaataks otse rääkija mikrofoni suunas! Pärast seda kui Hailer on ühendatud “tunneb” VHF raadio selle ära ja menüüst on võimalik valida Hailer / Fog. Haileri puhul saab valida Voice commands ja rääkida läbi ruuporvaljuhääldi, Fog puhul on võimalus valida kas udusignaale antakse käsitsi või automaatselt. Pasuna heli tugevust saab muuta sellel ajal kui pasunat kasutatakse. Näide: Kui olete menüüst valinud Hailer, siis hoidke VHF raadio PTT nuppu all, rääkige ja keerake raadio Volume nupust heli antud olukorrale sobivaks. Palun teostage alati kõik paigaldus- ja hooldustööd nii, et vähemalt ühendatavad seadmed on sellel ajal väljalülitatud olekus!

Lae alla Ray70/73 paigaldus- ja kasutusjuhend
Lae alla Ray90/91 paigaldus- ja kasutusjuhend
