Комплект магистрали SeaTalk NG

Что входит в комплект

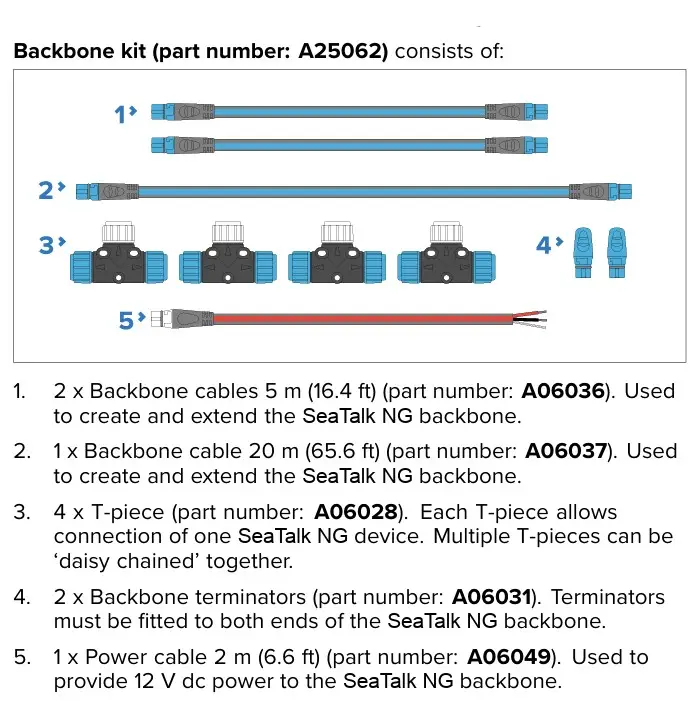

Комплект SeaTalkNG BackBone содержит всё необходимое для создания на вашем судне навигационной сети SeaTalkNG среднего размера. В комплект входят следующие компоненты:

• A06031 SeaTalk^NG Терминатор (2 шт.)
• A06037 Кабель STNG BackBone, 20 м
• A06036 Кабель STNG Backbone, 5 м (2 шт.)
• A06028 STNG T-образный соединитель (4 шт.)
• A06049 STNG Кабель питания (1 шт.)

Все кабели и разъемы Raymarine SeaTalk NG имеют цветовую маркировку:

Синий разъем соединителя предназначен для сине-чёрного кабеля, который является магистральным кабелем (BackBone), также известным как Trunk Cable. Белый разъем соединителя предназначен для бело-чёрного кабеля, который является ответвлённым кабелем (SPUR), также известным как Drop Cable (Drop Trunk Cable). Неправильный кабель не подходит к неправильному разъёму. При подготовке к монтажу составьте план таким образом, чтобы кабель BackBone подходящей длины проходил через все места, где необходимо установить устройства STNG (NMEA2000). В важных точках оставьте разветвление, где можно установить Т-образный разъем или 5-контактный разъем, и ни один прибор, подключаемый к разветвителю с помощью отводящего кабеля, не находился бы дальше 5 м от разъема на магистральном кабеле.

Гиды

Скачать Руководство по принципам и монтажу STNG
