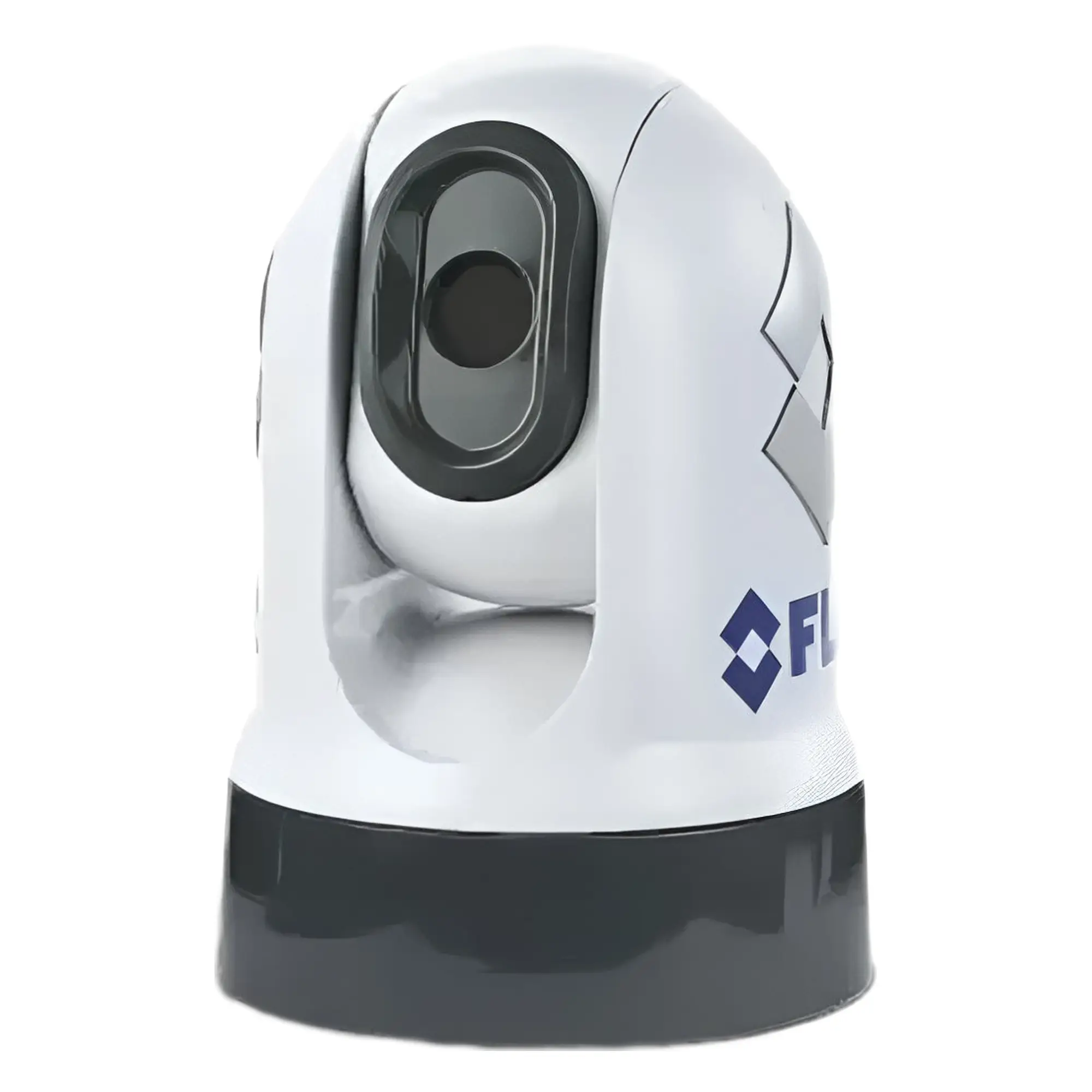

Raymarine FLIR M232 -kääntyvä ja kallistuva lämpökamera, 9 Hz, IP-videolähtö, E70354
FLIR M232 -panoraama- ja kallistuskamera on FLIRin pienin ja edullisin merenkulkuun tarkoitettu panoraama- ja kallistuskamera. 320 x 240 -resoluutiolla varustettu M232 parantaa turvallisuutta paljastamalla alukset ja esteet yöllä. Nauti 360 asteen näkymästä matkan aikana.
Miksi lämpökamerat ovat parempia? – Lämpökamerat havaitsevat ja tuottavat kuvia pienien lämpötilaerojen perusteella, eivät valon. Riippumatta siitä, kuinka paljon valoa on saatavilla – pimeästä kuunvalosta voimakkaaseen keskipäivän häikäisyyn – FLIR-ilmaisimet havaitsevat kaiken, jopa jään, säteilevän tai heijastavan lämpöenergian. Sitten FLIR-kamerat muuntavat lämpötilan muutokset teräviksi infrapunavideokuviksi, joiden avulla voit nähdä yöllä ja liikkua täydellisessä pimeydessä.
Yhdistä M232 Raymarine Axiom MFD -laitteeseen ja hyödynnä FLIRin ClearCruise-ominaisuutta ™ älykäs lämpöanalyysi. ClearCruise ™ antaa ääni- ja visuaalisia varoituksia, kun alueelle ilmestyy muita kuin vesikohteita – esimerkiksi veneitä, esteitä tai navigointimerkkejä. Tämä parantaa veneilijöiden yleistä tilannetietoisuutta sekä päivällä että yöllä.
M232 parantaa myös suunnistusta ja turvallisuutta auttamalla havaitsemaan siltoja, laitureita, poijuja ja muita aluksia sekä yöllä että päivällä. FLIR M232 auttaa veneilijöitä löytämään vedestä ihmisiä nopeammin kuin pelkästään valonheittimien ja tutkan avulla.
M232 käyttää FLIRin uusimman sukupolven Boson-tekniikkaa ™ termotuuma ja tarjoaa optimoidun katselukokemuksen täydellä 320 x 240 -resoluutiolla horisontista horisonttiin ulottuvalla näkökentällä sekä 4-kertaisella jatkuvalla e-zoomilla.
FLIR M232:n pienikokoisen ja kevyen rakenteen sekä IP-videoyhteyden yhdistelmä tekee sen asennuksesta mihin tahansa alustaan helppoa ja integroinnin useisiin MFD-laitteisiin nopeaa.
IP-liitännän „Plug and Play” -yhteensopivuus Raymarinen MFD-laitteiden kanssa, joissa on LightHouse II v.19 -ohjelmisto, tai Raymarinen Axiom- ja Axiom Pro -näyttöjen kanssa, joissa on LightHouse 3. Yhteensopivia Raymarine-MFD-laitteita ovat aSeries, cSeries, eSeries, gS Series ja Axiom.
Seuraavia Garmin-MFD-laitteita tuetaan täysimääräisesti FLIR-integraatiossa (ohjaus ja katselu) ohjelmistopäivityksen V10.0 myötä: Garmin GPSMap 84xx/86xx -sarja, GPSMap 74xx/76xx -sarja, GPSMap 10×2/12×2 -sarja, GPSMap 7×2/9×2 -sarja, GPSMap 8k (tämä kattaa 80xx-, 85xx-mallit sekä Garminin että Volvon mallit), Yamaha CL7.
Huomautus: Garminin Power over Ethernet (PoE) -eristysliitin (malli 16361800, Garminin tuotekoodi 010-10580-10) tarvitaan, kun liitetään muita kuin Garminin laitteita Garminin merenkulun Ethernet-liitäntään. Tämä on välttämätöntä riippumatta siitä, käyttävätkö laitteet PoE:tä vai eivät.
Tekniset tiedot:
Yleistä
- Ilmaisimen tyyppi: 320 × 240 VOx-mikrobolometri
- Digitaalinen zoom: 4x
- Näkökenttä: 24° × 18°
- Kuvankäsittely: FLIR:n patentoima digitaalinen yksityiskohtien parannus ™
- Pan/Tilt-liikealue:
- Panoraamakuvaus: 360° (jatkuva)
- Kalle: +110°, -90°
- Koko:
- Halkaisija 6,34 tuumaa (161,1 mm)
- 9,03 tuumaa (229,3 mm) korkea
- Paino:
- 6,0 naulaa (2,7 kg) ilman ylös-alas-nostamista
- 6,6 naulaa (3,0 kg) ylhäältä alas nostettavan nostorungon kanssa
Värikamera
- Videolähtö: H264 IP-videovirta
Ympäristö
- Pudotustestin arvio: 1 metrin pudotus (pakkauksessa)
- Sähkömagneettiset häiriöt IEC 60945
- Käyttölämpötila-alue: -25 °C – +55 °C
- Luokitus: IPX6
- Suhteellinen ilmankosteus: 95% enintään
- Suolapöytä: IEC 60945
- Säilytyslämpötila-alue: -30 °C – +70 °C
- Tärinä: IEC 60945; MIL-STD-810E
- Tuuli: 100 mailia tunnissa (161 km/h)
Runko ja optiikka
- Videon virkistystaajuus: 9 Hz
Teho
- Tehonkulutus: 15 W (tyypillinen) 18 W (maks.)
- Virransyöttö: 12 tai 24 V tasavirta
Alueen suorituskyky
- Ihminen vedessä: ~1500 jalkaa (457 m)
- Pieni alus: ~0,67 merimailia (1,3 km)
Pakkauksessa:
- Lämpökamera
- Lämpökameran alustatiiviste
- 3 kpl lämpökameran kiinnitystarvikkeita: mutterit, kupumutterit, jousilevyt, litteät levyt ja kierteitetyt pultit
- 2 kpl itseliimautuvia tarroja (vain asennettavaksi pallo alaspäin)
- RayNet-RJ45-sovitinkaapeli (100 mm)
- RayNet-liitäntäkaapeli (10 m)
- *Suorakulmainen 3-napainen virtajohto (10 m)
- Ylhäältä alas asennettava pystytelinepaketti (sisältää pystytelineen, pystytelineen pohjan tiivisteen ja pystytelineen kiinnitysmallin)
- Dokumentaatiopaketti
Kyseessä on erityistuote, jonka käyttö muissa järjestelmissä kuin Raymarine LightHouse 2/3/4/5 edellyttää vähintään perustason tietoja tietoverkoista, IP-osoitteista sekä IP-analogiavideodekooderin konfiguroinnista. Jos tiedätte jo etukäteen, että käytätte tätä tuotetta muissa kuin edellä mainituissa Raymarine-järjestelmissä, on ehdottomasti ostettava JCU-3-joystick. Jos epäröitte, pystyttekö selviytymään asennuksesta, ottakaa yhteyttä IT-asiantuntijaanne ennen ostamista. Jos onnistuminen on epävarmaa tai asia tuntuu edelleen monimutkaiselta, on viisaampaa jättää tämä tuote ostamatta. Emme tarjoa tietokone- tai IT-tukea. Huom! Lämpökameroita ei voi palauttaa.
Lataa M232-lämpökameran asennus- ja käyttöohje.
Lataa M232-kameralle tarkoitettu videodekooderin käyttöopas.
Lataa JCU-3:n asennus- ja käyttöohje.
