VHF NMEA 0183 – SeaTalk-muunninsarja

VHF NMEA 0183 – Seatalk NG -muunnin mahdollistaa sijaintitietojen, eli koordinaattien, lähettämisen STNG-verkosta vanhempaan, pelkästään NMEA 0183 -liitännällä varustettuun VHF-radioon. Huom! Muunnin on yksisuuntainen, signaali kulkee vain STNG (NMEA2000) -verkosta VHF-radioon ja baudinopeus on 4800. Kaksisuuntaista muuntamista ei tapahdu.

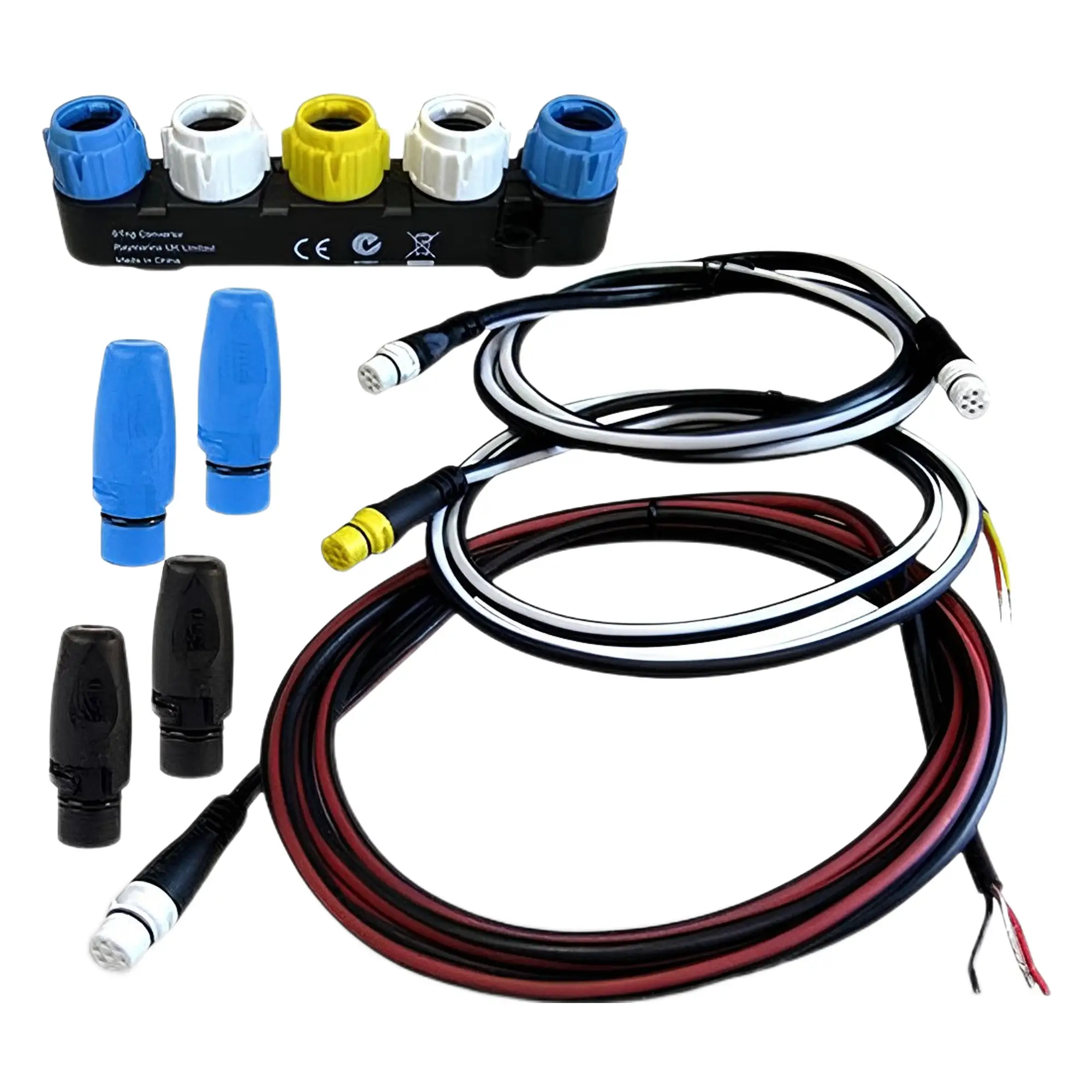

Mitä pakkauksessa on

• NMEA 0183 – STng-haaroituskaapeli
• SeaTalk BackBone -päätelaite (2 kpl)
• SeaTalk-liitin (2 kpl)
• SeaTalk-haaroituskaapeli – 1 m
• SeaTalk-virtajohdin
• Polyeteenipussi 279 × 203
• ST1–STNG-muuntimen käyttöopas
• NMEA0183 STng -muuntimen asennusohjeet

Kaikki Raymarine SeaTalk NG -kaapelit ja -liittimet on värikoodattuja:

Liittimen sininen liitäntäpaikka sopii siniselle/mustalle kaapelille, joka on BackBone eli pääkaapeli, ns. selkäranka, tunnetaan myös nimellä: Trunk Cable. Liittimen valkoinen liitäntäpaikka sopii valkoiselle/mustalle kaapelille, joka on SPUR eli haarakabel, tunnetaan myös nimellä: Drop Cable (Drop Trunk Cable). Väärä kaapeli ei sovi väärään liitäntäpaikkaan. Valmistellessasi asennusta, tee suunnitelma siten, että sopivan pituinen BackBone-kaapeli kulkee kaikkien niiden kohtien läpi, joihin STNG (NMEA 2000) -laitteet on tarkoitus asentaa. Jätä tärkeisiin kohtiin katkos, johon voidaan asentaa T-liitin tai 5-Way-liitin, ja varmista, ettei mikään haarakabelilla liitettävä laite ole kauempana kuin 5 m BackBone-kaapelin liittimestä.

Oppaat:

Lataa STNG:n nmea0183-ohje

Lataa STNG-verkon yleiset ohjeet
