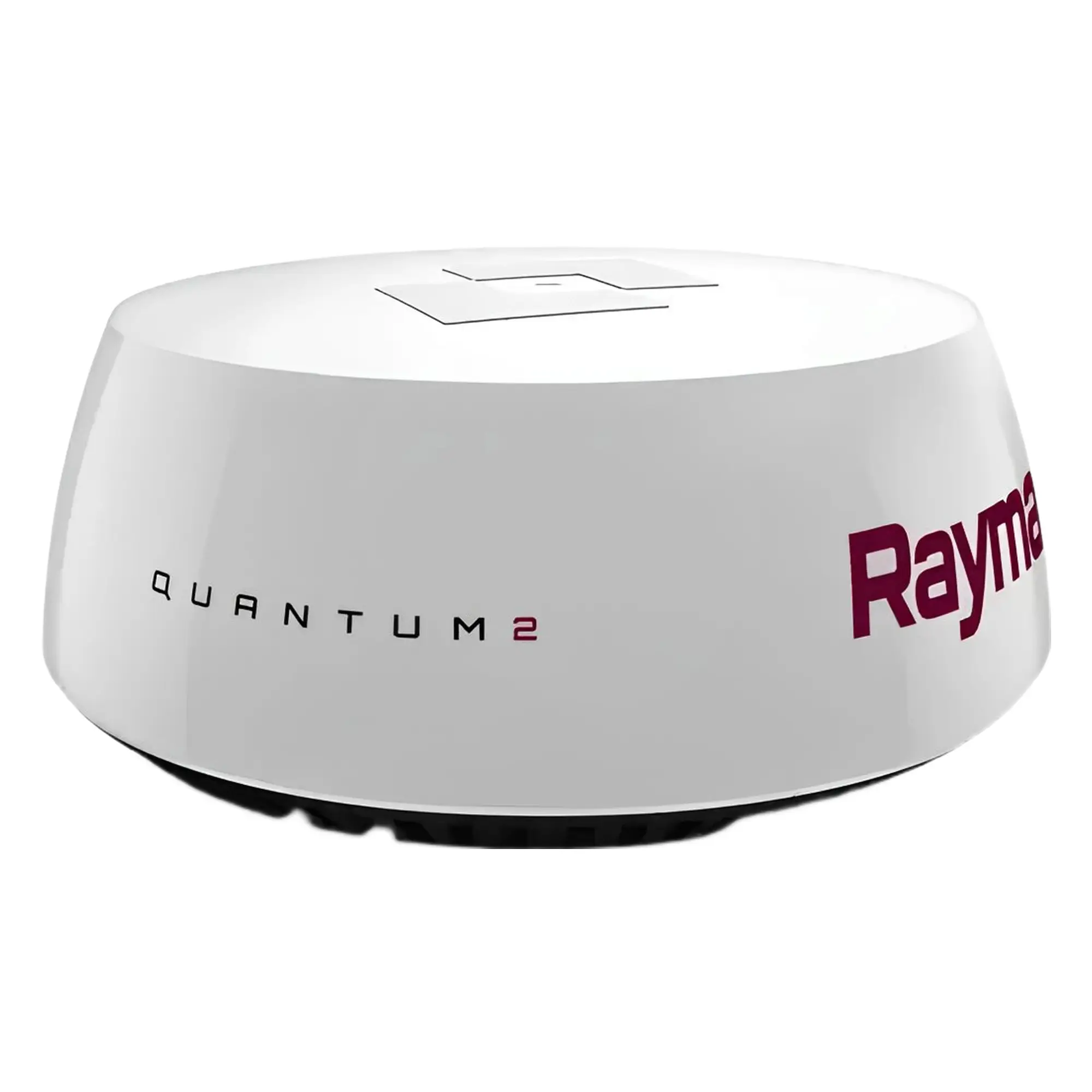

Raymarine Quantum 2 Doppler radar.

Raymarine – QUANTUM 2 radar

Raymarine’i QUANTUM 2 CHIRP impulsskompressiooniradar Doppleri sihtmärgi tuvastamise tehnoloogiaga pakub teile lisaturvalisust nii pikkadel kui ka lühikestel vahemaadel.
Tänu Doppleri radariandmete spetsiaalsele töötlemisele on võimalik liikuvaid sihtmärke ekraanil värviliselt kuvada.

Tuvastage ohtlikud sihtmärgid hõlpsalt

Raymarine Quantum 2 Doppleri sihtmärgitöötlus tuvastab ja värvikoodib liikuvaid radarikontakte koheseks äratundmiseks ja kokkupõrkeohu vähendamiseks.

Suurepärane kokkupõrke vältimine

Quantum 2 MARPA režiim pakub tõhusat vahendit ohtlike sihtmärkide jälgimiseks. Raymarine’i MARPA sihtmärkide jälgimine on sama tehnoloogia, mida usaldab ka Ameerika Ühendriikide rannavalve.

Peamised omadused:

Doppleri liikuva sihtmärgi kuvamine võimaldab suurepärast olukorrateadlikkust ühe pilguga
Täisautomaatne ARPA sihtmärgi jälgimine koos käsitsi MARPA režiimiga
Reguleeritav TrueTrailsi sihtmärgi ajalugu näitab liikuvate kontaktide liikumisajalugu
CHIRP pulsskompressioon tuvastab kontakte kuni 5,5 meetri kauguselt, et võimaldada navigeerimist ilma nähtavuseta.
24 miili ulatus liikluse, navigatsioonivahendite, maabumise ja ilma varajaseks tuvastamiseks
Kohene teadlikkus – Quantum käivitub ja on sekunditega kasutusvalmis
Suurepärane interferentsi summutamine kõrvaldab teiste radarite müra
Lihtsustatud paigaldamine WiFi või õhukese juhtmega võrguühenduse abil
Lihtne uuendada – Quantum 2 sobib sama poltide mustriga kui teised Raymarine’i skannerid
Kerge ja hõlpsasti paigaldatav – Quantum kaalub kuni 50% vähem kui võrreldavad magnetronradarid
Ohutud heitkogused – paigaldage Quantum ükskõik kuhu pardal
Madal energiatarve pikendab aku tööiga purjetamise ajal

Kuidas Doppleri radar töötab?

Mikrolaineenergia lained peegelduvad kaugelt sihtmärgilt tagasi, täpselt nagu tavalise radari puhul.
Liikuvad sihtmärgid saadavad tagasi kajasid, mille sagedused nihkuvad algselt edastatust üles- või allapoole.
Sissetulevate sihtmärkide puhul suureneb sagedus, kuna tagasitulevate kajade esiserva võetakse sihtmärgi ulatuse vähenedes sagedamini vastu.
Väljaminevate sihtmärkide puhul langeb sagedus, kuna tagasitulevad kajad levivad ulatuse suurenedes.
Doppleri radarid on konstrueeritud tuvastama neid väikeseid lainesageduse nihkeid ja kasutama neid liikuvate radari sihtmärkide klassifitseerimiseks. Doppleri radar on spetsiaalselt häälestatud tuvastama liikuvate ja statsionaarsete sihtmärkide poolt tagastatud radari kaja sageduse nihet.
Seejärel kodeerib Quantum 2 liikuvaid sihtmärke unikaalselt värvidega, et näidata, kas nad lähenevad või eemalduvad. Sissetulevad sihtmärgid on punased.
Väljaminevad sihtmärgid on rohelised. Värvikoodiga sihtmärgid muudavad liikuva liikluse eristamise teistest statsionaarsetest sihtmärkidest, nagu maa, navigatsioonivahendid või peatunud/ankurdatud laevad.

Täisautomaatne sihtmärgi tuvastamine ja jälgimine

Quantum 2-l on ka täisautomaatne sihtmärgi tuvastamine ja jälgimine. Saate seadistada kohandatud ohutus- või häiretsoonid ja saada teavitusi tsooni sisenevatest uutest radarikontaktidest. Quantum 2 hakkab neid kontakte automaatselt jälgima, arvutades nende kurssi, kiirust, lähimat lähenemispunkti ja palju muud. Ohtlikest kontaktidest teavitatakse teid helisignaalide ja hõlpsasti mõistetava ekraanil kuvatava graafikaga.

Quantum 2-l on ka Raymarine’i uus True Trails sihtmärgi ajaloo kuva. True Trails funktsioon võimaldab teil näha iga liikuva kokkupuute taga olevat ajaloolist „jälge“. See lisateave muudab teiste aluste liikumise tõlgendamise veelgi lihtsamaks ja nutikate manööverdamisotsuste tegemise ohutuks möödasõiduks.

Nagu iga Raymarine Quantumi süsteem, on ka see vastupidav ja kerge disain, mida on ülilihtne paigaldada. Quantum 2 energiatarve on väga väike, mistõttu sobib see eriti hästi ainult akutoitel töötavatele laevadele. Doppleriga Quantum 2 saab paigaldada traditsioonilise juhtmega konfiguratsioonina või kasutada sisseehitatud WiFi-tehnoloogiat, et ühendada see oma Raymarine’i MFD-ga.

Üldised spetsifikatsioonid
Mõõtmed: läbimõõt x kõrgus	541,0 mm × 209,5 mm
Kaal:	5,6 kg
Toitepinge:	Kas 12 V või 24 V alalisvoolu nimipinge Minimaalne: 10,8 V alalisvool \| Maksimaalne: 31,2 V alalisvool
Energiatarve:	Edastusrežiim (maksimaalne): 17 W \| Ooterežiim: 7 W \| Unerežiim (kehtib ainult WiFi kaudu ühendatud radaritele): 2 W
Veekindlus:	IPX6
Töötemperatuuri vahemik:	-10°C kuni +55°C
Säilitustemperatuuri vahemik:	-25°C kuni +70°C
Täiendavad säilitustingimused:	Hoidke püsti; ärge blokeerige alumise külje ventilatsiooniavasid
Niiskus:	Kuni 95% temperatuuril 35°C
Maksimaalne tuulekiirus:	100 sõlme
Saatja
Tüüp:	X-riba tahkis-saatja impulsskompressioonitehnoloogiaga
Edastussagedus:	9354 MHz kuni 9446 MHz
Tippvõimsus:	20 W
Duplekser:	Tsirkulaator
Impulsi laiused (3 dB):	4 ns kuni 14,7
Chirp-ribalaius:	Siristuse pikkus: 40 ns kuni
impulsi kordumissagedus:	2083 Hz
Chirp-ribalaius:	Kuni 32 MHz
Ooterežiim	Skanneri pöörlemine – VÄLJAS \| Skanneri edastus – VÄLJAS \| WiFi-ühendus – SEES
Antenn
Tüüp:	Plaastri massiiv
Kiire laius (nominaalne):	Horisontaalne: 4,9° \| Vertikaalne: 20°
Polarisatsioon	Horisontaalne
Pöörlemiskiirus	24 p/min nimikiirusel
Doppler
Trageti jälgimine	10 samaaegse MARPA ja/või ARPA sihtmärgi jälgimine (Doppleri abil töötava ARPA abil)
Sihtmärgi filtreerimine:	True Motion režiim tuvastab ainult need objektid, mis liiguvad aluse suhtes

Juhendid

Lae alla Quantum Doppler radari paigaldusjuhend

Vaata milline peab olema Quantum radari puhul plotteri minimaalne tarkvaraversioon
