Raymarine Type 3 Hydraulic Linear Drive 24V

Raymarine Type 3 hüdrauliline lineaarajam 24V

Raymarine Type 3 hüdrauliline lineaarajam 24V on mõeldud paatidele, millel on olemasolev mehaaniline roolisüsteem (mitte hüdrauliline). See süsteem pakub täielikult isoleeritud autopiloodi juhtimislahendust, mis võimaldab käsitsi roolimist ilma takistust tundmata kui autopiloot pole kasutusel.

Omadused:

• Täielikult isoleeritud autopiloodi juhtimissüsteem mehaanilise roolisüsteemiga paatidele.

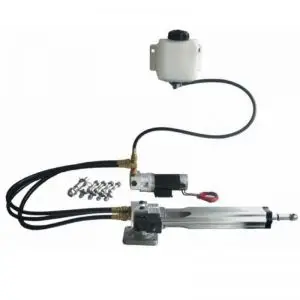

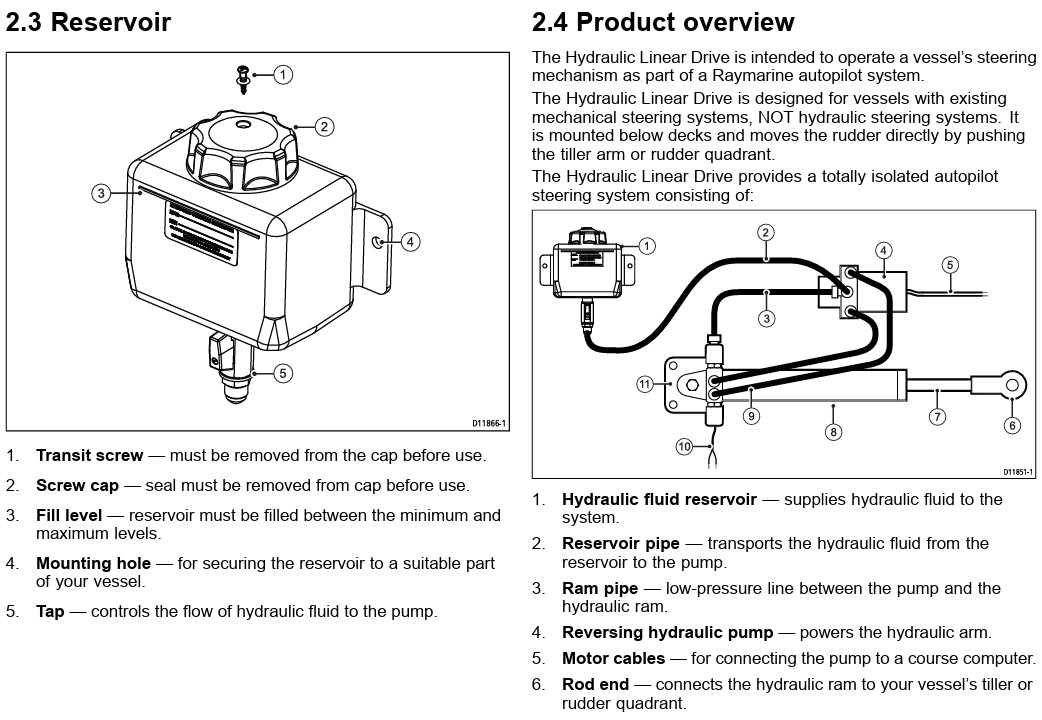

• Komplektil on hüdrauliline kolb, pöördvoolu hüdraulikapump ja hüdrovedeliku reservuaar.

• Hüdrauliline silinder sisaldab koormuse piirajat ja sisseehitatud sidurit, mis võimaldab hõõrdumiseta käsitsi roolimist.

• Sobib suurematele ja raskematele veesõidukitele, pakkudes usaldusväärset autopiloodi juhitavust.

Tehnilised andmed:

• Maksimaalne aluse veeväljasurve: 77 000 lb (35 000 kg)

• Tippjõud: 2 200 lb (1 000 kg)

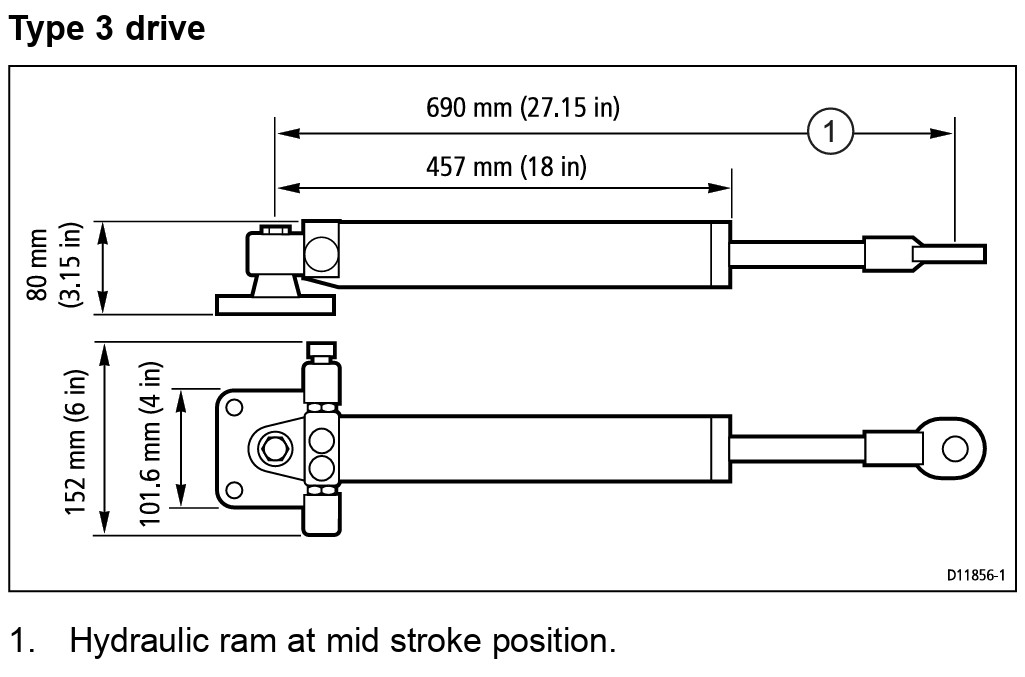

• Maksimaalne kolvikäik: 12 tolli (305 mm)

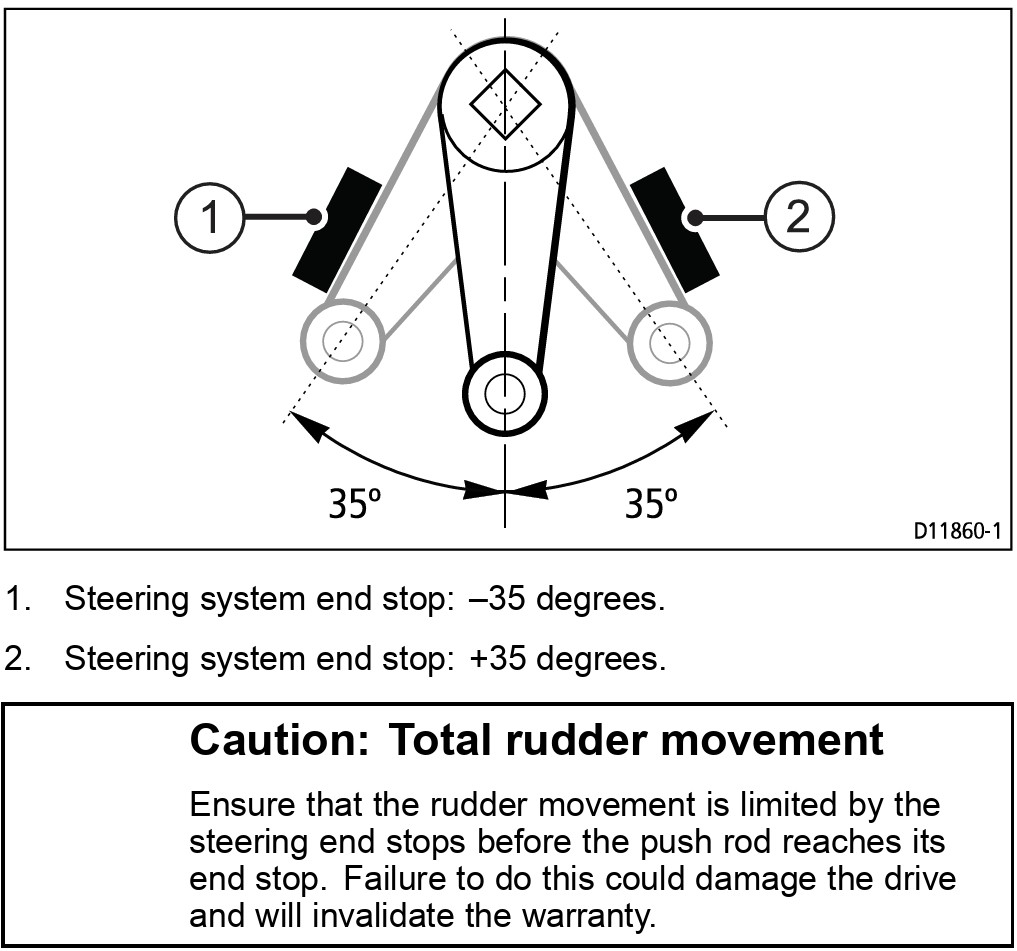

• Rooli pööramisaeg: Hardover kuni hardover (±35º, koormuseta) 12 sekundit

• Maksimaalne rooli pöördemoment: 23 100 lb.in (2 565 Nm)

Märkus:
Sobib paatidele, millel on mehaaniline roolisüsteem. Õige toote sobivuse tagamiseks soovitame konsulteerida Raymarine’i klienditoe või volitatud edasimüüjaga.

Lae alla Hydraulic Linear Drive paigaldusjuhend
