Блок управления приводом Raymarine ACU-150

Блок управления приводом Raymarine ACU-150 (без муфты, только для приводов Type 1 12 В)

ACU-150 Raymarine ACU-150 является компонентом системы автопилота Evolution™ и разработан для гидравлического привода Raymarine Type-1 (M81120) для. У модели ACU-150 нет соединения с SIDURI, а парусник Линейный привод типа 1 его нельзя использовать для управления. ACU-150 подключается к сети SeaTalkng, а для работы автопилота также требуется блок управления автопилота с 9 датчиками EV1 и p70s или p70Rs панели управления или Raymarine Аксиома серии картплоттеров. Модель ACU-150 оснащена разъёмом для подключения датчика угла поворота руля, и целесообразно M81105 добавить датчик. ACU-150 работает только в системах постоянного тока напряжением 12 В и не подает питание в сеть STNG. Обязательно ознакомьтесь с инструкциями к этому комплекту, а в случае возникновения вопросов проконсультируйтесь с нашими специалистами.

Основные характеристики:

Максимальный постоянный ток привода: 12 А
Выход сцепления: отсутствует

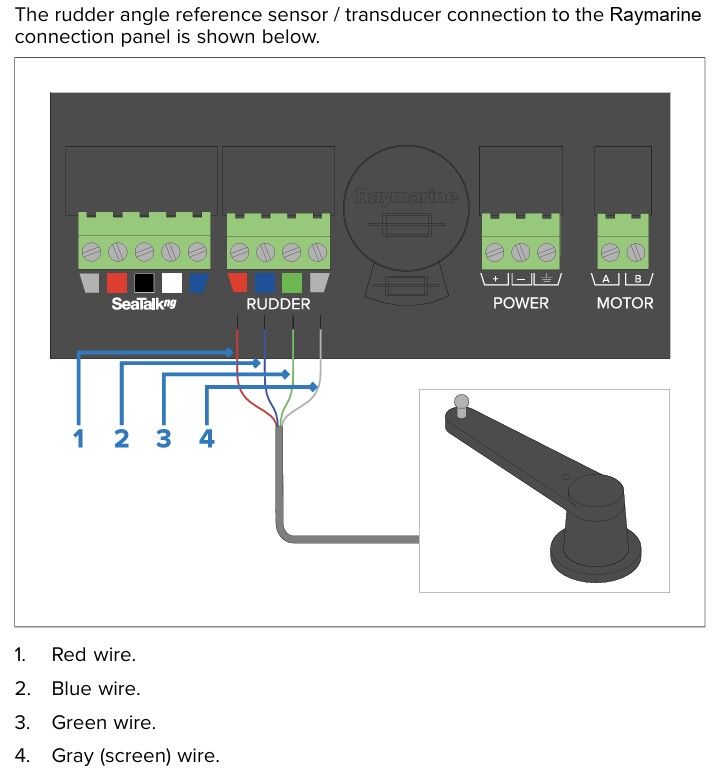

Входы: датчик положения руля, питание, приводной двигатель, заземление

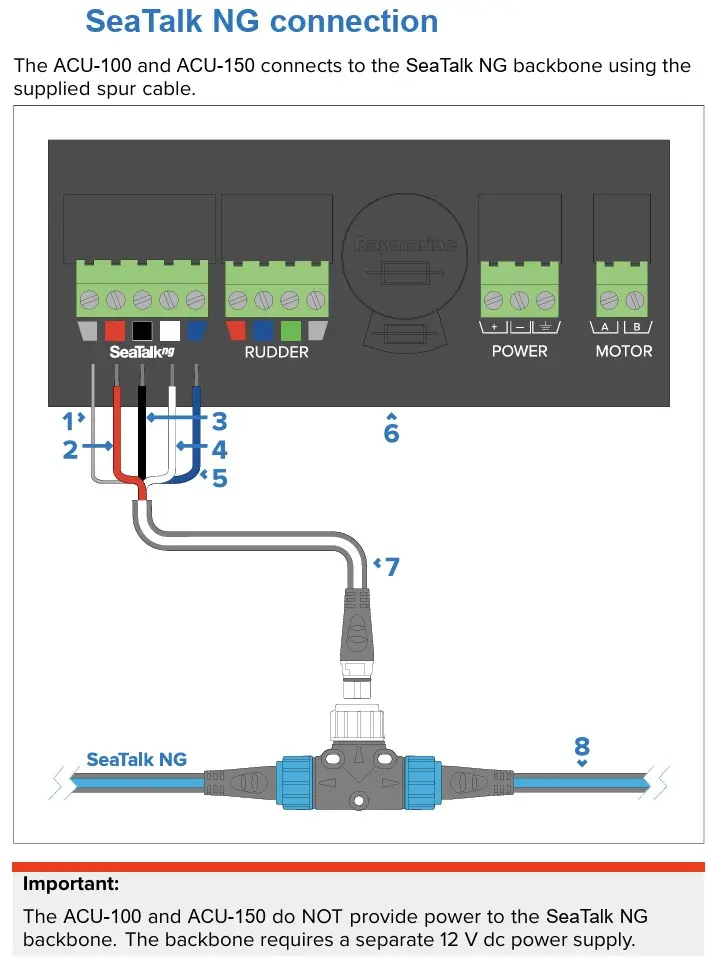

Соединение SeaTalkNG: передача данных между компонентами системы
Номинальное рабочее напряжение: 12 В постоянного тока (в диапазоне от 10,8 В до 15,6 В)
Степень защиты от влаги: IPX6 (блок привода), IPX2 (соединительная панель)
Рабочая температура: от -20 °C до +55 °C
Размеры: 180 × 140 × 52 мм
Вес: 0,6 кг

Совместимость с размерами рабочих цилиндров рулевого управления: ACU-150 подходит для управления гидравлическими рулевыми цилиндрами объемом от 80 до 230 куб. см. Для определения совместимости рекомендуем воспользоваться таблицей совместимости рулевых цилиндров Raymarine или проконсультироваться с официальным дилером.
