STNG–SeaTalk1-muunnin helpottaa liitäntöjä

Raymarine SeaTalk1/SeaTalkng -muunnin mahdollistaa SeaTalk1-laitteiden yhteydenpidon SeaTalkng-verkkoon. Se on yhteensopiva ST40-, ST60+- ja Raystar 125 GPS -laitteiden sekä autopilottien ja LifeTag MOB -järjestelmien kanssa. SeaTalk ¹ /SeaTalk ^ng Muunnin on käytännöllinen ratkaisu kaksisuuntaisten verkkoyhteyksien luomiseen.

Tärkeimmät ominaisuudet:

Helppo „plug-and-play“-liitäntä SeaTalk ng:n avulla ^-llä
Toimii SeaTalk-yhteydellä ¹ mittareilla, GPS-antenneilla, autopiloteilla ja muilla laitteilla.
SeaTalkng ^ng pakettiin kuuluvat komponentit mahdollistavat perusliitännän instrumenttijärjestelmään
Raymarine SeaTalk -järjestelmän helppo laajennus ^ng lisävarusteilla

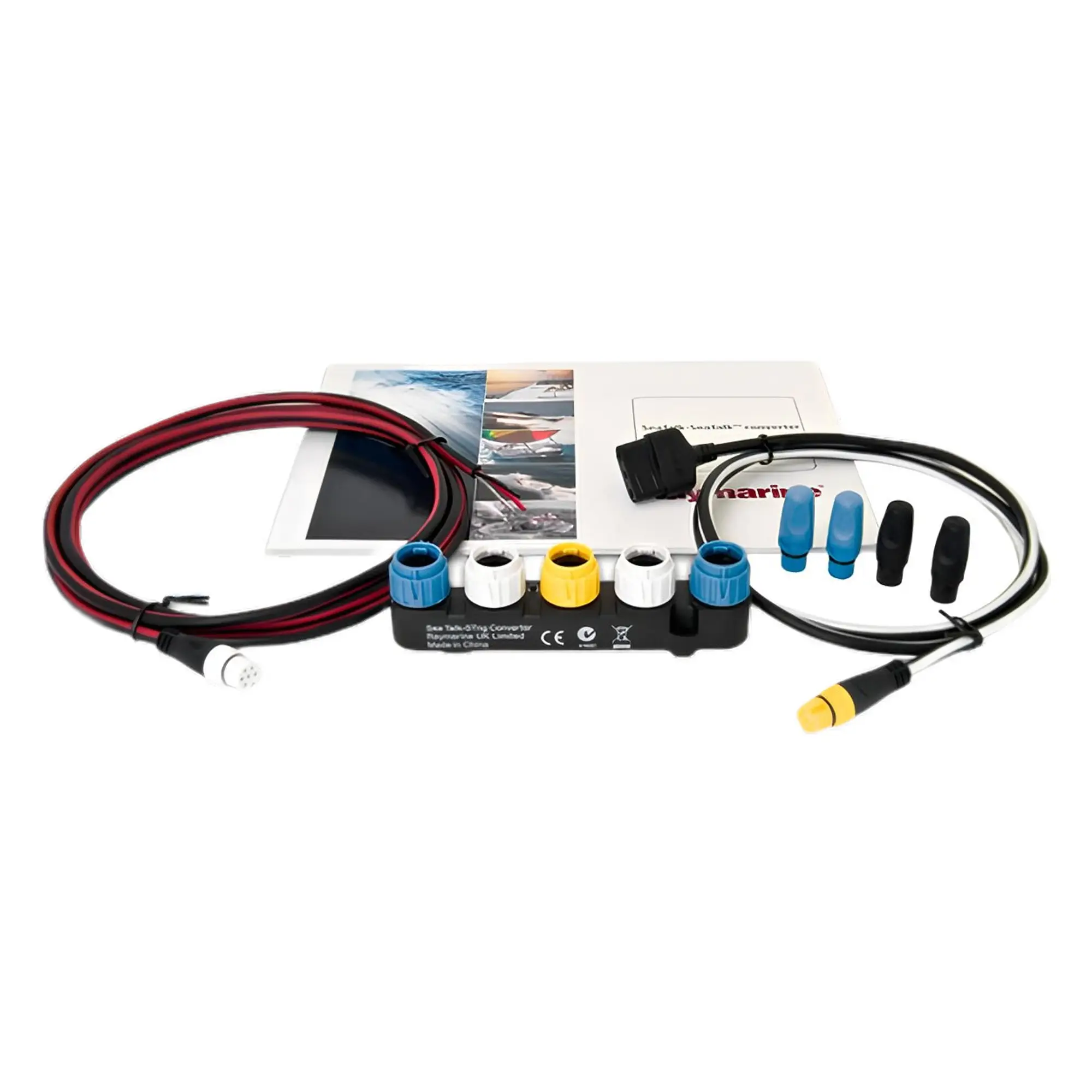

Pakkauksessa on:

Paketti sisältää kaikki SeaTalk- ¹ SeaTalk-laitteet ^ng järjestelmään liittämiseen välttämättömät komponentit, mukaan lukien:

SeaTalk ¹ / SeaTalk ^ng muunnin
SeaTalk ^ng terminaattorit (2 kpl)
SeaTalk-suojakotelot ^ng (x2)
400 mm:n SeaTalk-kaapeli ¹ / SeaTalk ^ng
SeaTalk ^ng virtajohdon
1 m SeaTalk ^ng haaroituskabel

Tämä tuote sopii hyvin myös ST1000+ ja ST2000+ pinnipilotin integroimiseksi uuteen STNG (NMEA2000) -verkkoon.

Saatavilla on myös SeaTakl1 3-suuntainen Liitäntärasia ja SeaTakl1 kaapeli.

Kaikki Raymarine SeaTalk NG -kaapelit ja -liittimet on värikoodattuja:

Liittimen sininen liitinpaikka sopii siniselle/mustalle kaapelille, joka on BackBone eli pääkaapeli, ns. selkäranka, tunnetaan myös nimellä: Trunk Cable. Liittimen valkoinen liitinpaikka sopii valkoiselle/mustalle kaapelille, joka on SPUR eli haarakapeli, tunnetaan myös nimellä: Drop Cable (Drop Trunk Cable). Väärä kaapeli ei sovi väärään liitinpaikkaan. Valmistellessasi asennusta, tee suunnitelma niin, että sopivan pituinen BackBone-kaapeli kulkee kaikkien niiden kohtien läpi, joihin STNG (NMEA2000) -laitteet on asennettava. Jätä tärkeisiin kohtiin katkos, johon voidaan asentaa T-liitin tai 5-Way-liitin, ja mikään haarakabelilla liitettävä laite ei saa olla kauempana kuin 5 m BackBone-kaapelin liittimestä.

Oppaat:

Lataa STNG-verkon yleiset ohjeet

Lataa STNG–SeaTalk1-muuntimen käyttöohje
