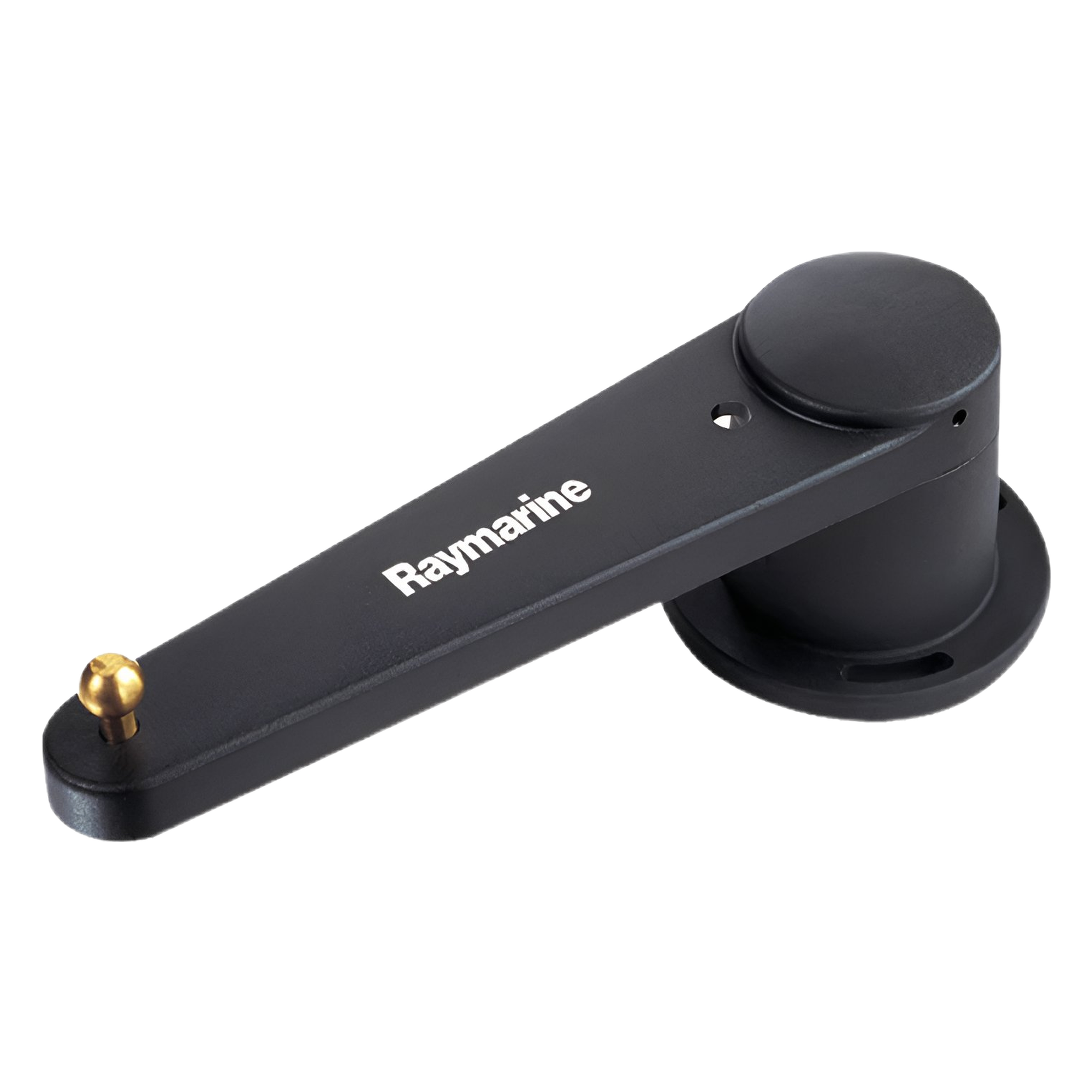

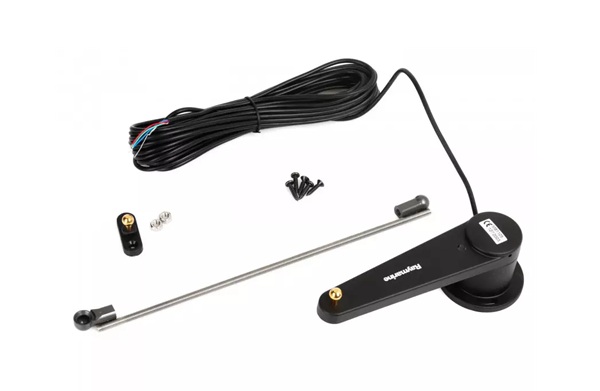

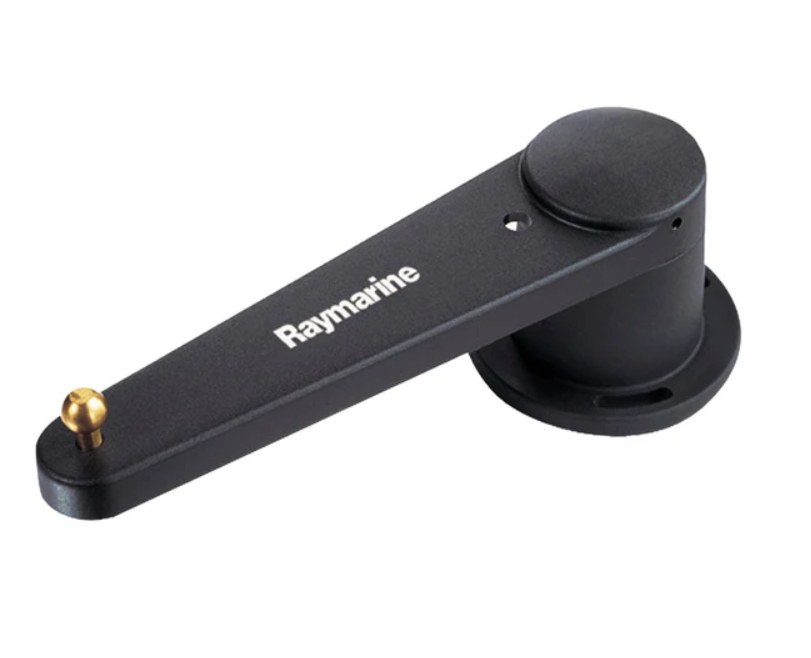

Raymarine roolinurga andur

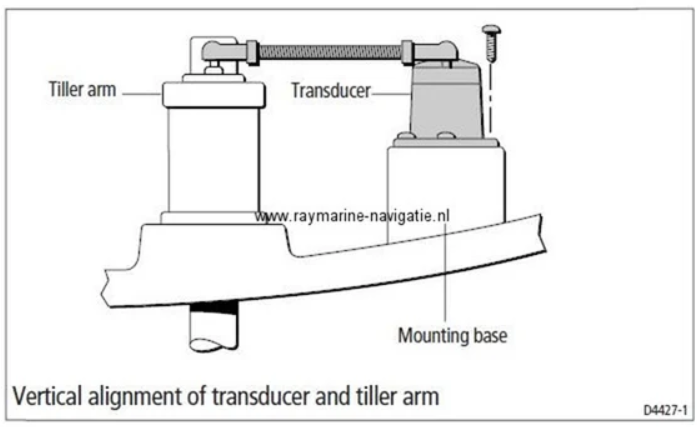

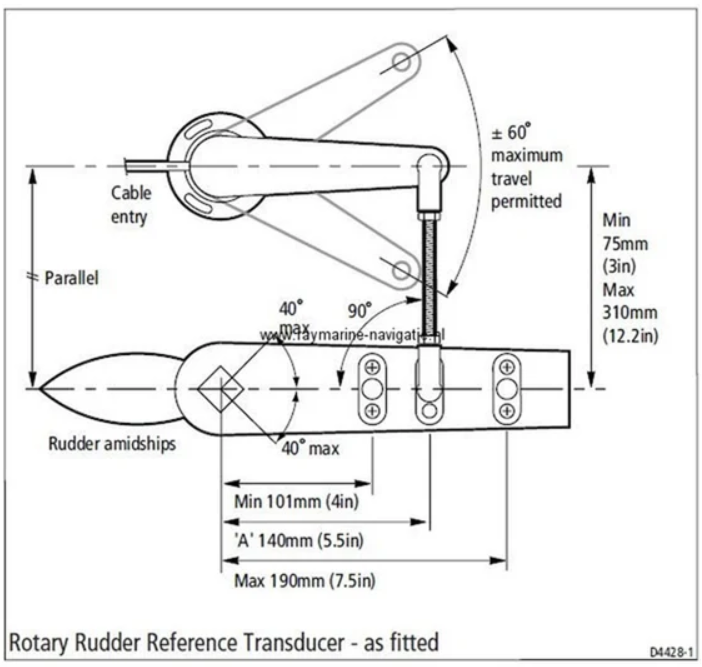

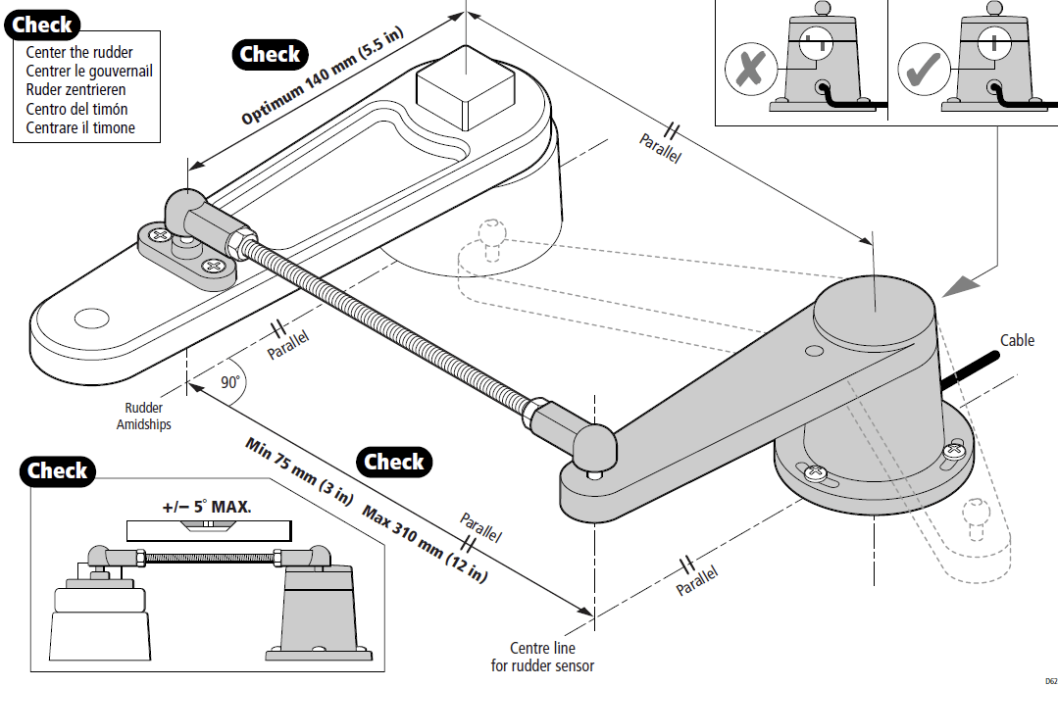

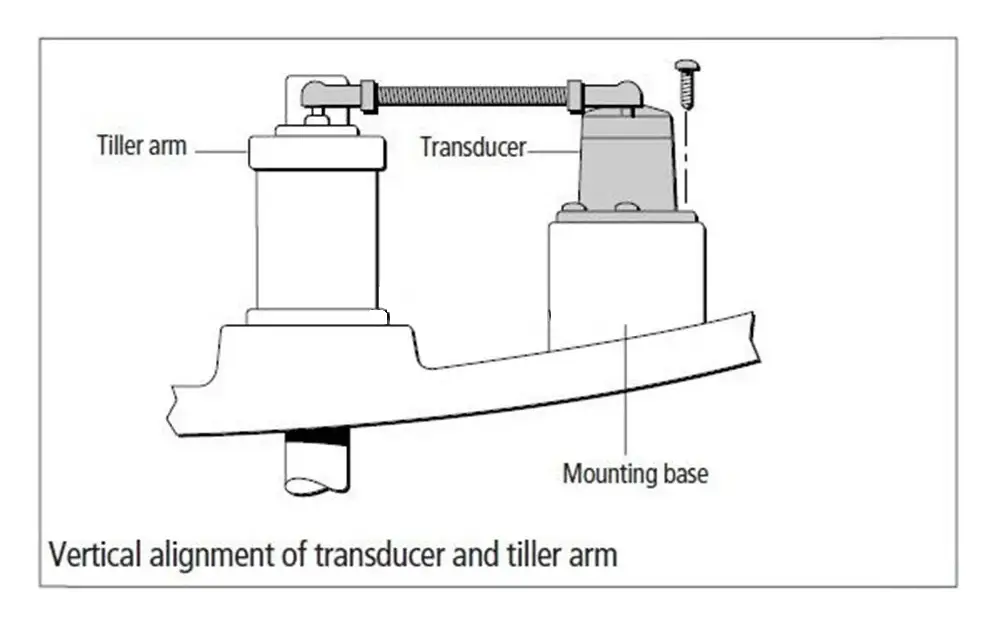

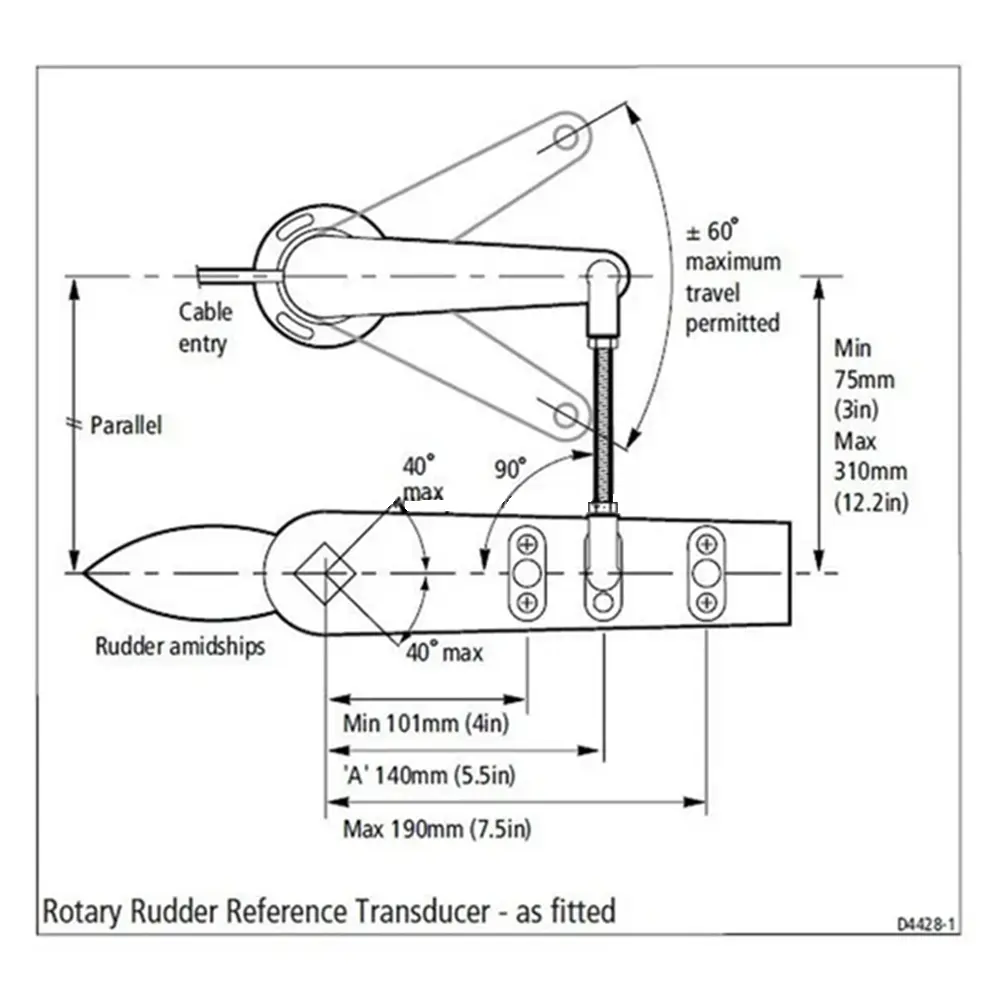

Raymarine roolinurga andur (Rotary Rudder Reference Transducer) sobib kokku S1/S2/S3, SPX, EV autopilootidega, ST60+ seeria instrumentidega ja iTC-5 konverteriga. Kuigi uued EV ja vanemad SPX seeria autopiloodid töötavad ka ilma roolinurga andurita, parandab roolinurga andur seadme niigi sujuvat tööd veelgi. Parima tulemuse saate kui paigaldate anduri roolipalleriga paralleelselt, nii pöördub andur täpselt sama palju kui roolipaller ja anduri näit on kõige tõepärasem. Paigaldades vaadake, et roolilehe füüsiline nullasend ja anduri füüsiline nullasend langeksid kokku. NB! Roolilehe nullasend ei pruugi alati olla laeva sõidu ideaalne nullasend ja väikeseid kõrvalekaldeid saab hiljem tarkvaraliselt korrigeerida. Peale autopiloodi esimest sisselülitamist kontrollige kas anduri näit autopiloodi ekraani peal liigub õiges suunas, juhul kui see liigub vales suunas vahetage ACU (S1/S2/S3, SPX) RUDDER pordis anduri kaabli roheline ja punane juhe ringi.

Volvo-Penta D4 ja D6 jaoks on vajalik spetsiaalne paigalduskomplekt.

Juhend

Lae alla roolinurga anduri paigaldusjuhend
